真我BudsAir5Pro是科技潮牌realme于5月10日“真我11系列新品發布會”上推出的一款真無線降噪耳機，作為新一代“Pro”級產品，在降噪、音質、延遲、續航時間等核心功能上進行了全面升級，并新增了3D空間音效，為用戶提供Pro級優質無線音頻體驗。

真我BudsAir5Pro真無線降噪耳機在外觀方面，沿用了家族式的獨特設計風格，配備有日出之城、星夜黑兩款時尚配色。在音頻方面，其搭載了HiFi級同軸雙單元，覆蓋20-40KHz超寬頻響范圍，并支持LDAC高清音頻格式，通過了Hi-ResAudio小金標認證，可提供錄音室級的原聲聽感。同時還支持定制化聽感補償算法，3D空間音效，帶來個性化的聆聽體驗。

在降噪方面，真我BudsAir5Pro，升級深海降噪2.0，可提供最大50dB的降噪深度和4000Hz的降噪頻寬，同時支持自適應場景降噪，可根據不同的使用場景，智能調節降噪檔位，兼顧降噪效果和降噪舒適性；升級六麥AI深度通話降噪，保障清晰流暢的通話效果。其他方面，還支持40ms低延遲游戲模式、雙設備連接、開蓋閃連，擁有單耳機使用11小時，耳機+充電盒使用40小時的超長續航。

我愛音頻網此前還拆解過realmeBudsAir3真無線耳機、realmeAir3Neo真無線耳機、realmeBudsAir2、realmeBudsAirPro真無線降噪耳機，realmeBudsQ2、realmeBudsQ、realmeBudsAirNeo、realmeBudsAir真無線藍牙耳機，realmePocket藍牙音箱，下面再來看看這款產品的詳細拆解報告吧~

一、realme真我BudsAir5Pro真無線降噪耳機開箱

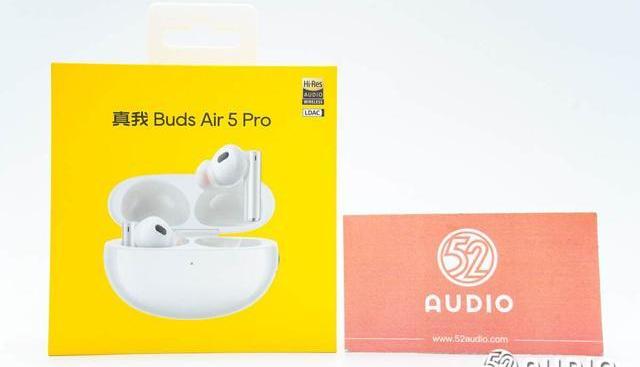

真我BudsAir5Pro真無線降噪耳機包裝盒設計簡約，采用了realme標志性的亮黃色配色，正面展示有對應產品配色的產品外觀設計，產品名稱，以及Hi-ResAUDIOWIRELESS和LDAC標志。

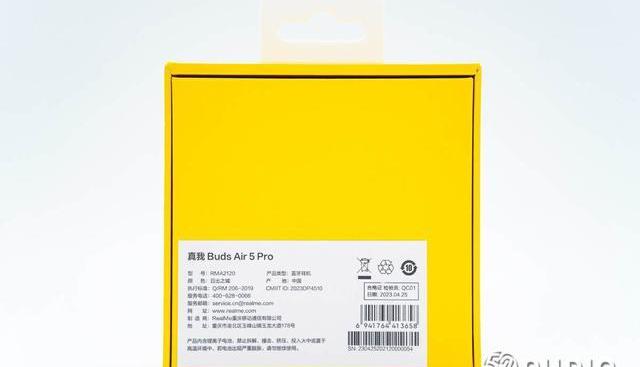

包裝盒背面標簽上信息，型號：RMA2120，產品類型：藍牙耳機，顏色：日出之城，制造商：RealMe重慶移動通信有限公司，產地：中國。

包裝盒側邊展示有產品的功能特點：HiFi級同軸雙單元、50dB深海降噪2.0、4000Hz超寬頻降噪。

另外一側戰士的功能特點：3D空間音效、40ms游戲低延遲、40小時長續航。

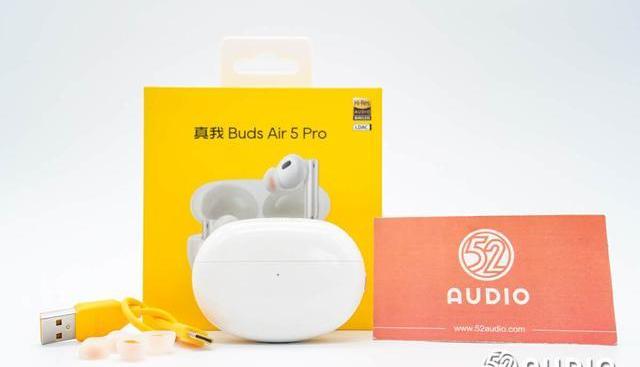

包裝盒內部物品有TWS耳機、耳塞和充電線。

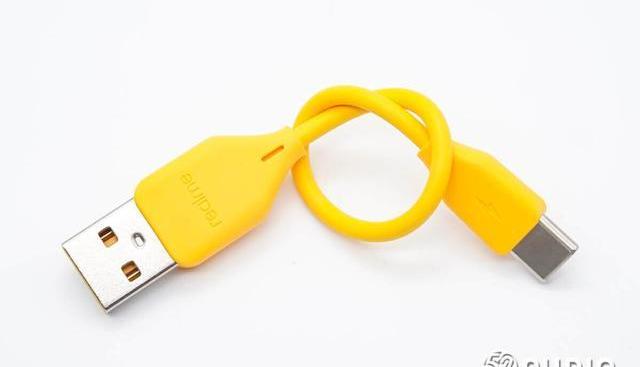

USB-AtoType-C充電線，采用了realme品牌標志性的黃色配色，兩端插頭上設計有品牌LOGO和充電標識。

Cream Finance攻擊者將68萬枚DAI兌換為443.7枚ETH:2月11日消息，派盾監測數據顯示，Cream Finance攻擊者將68萬枚DAI兌換為約443.7枚ETH（當時ETH價格為1524.7美元）并轉移至TradeOgre。[2023/2/11 12:00:54]

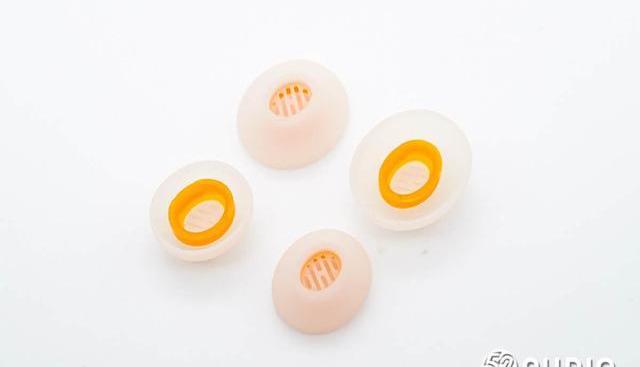

隨機標配的耳塞，總共有S/M/L三種尺寸，內部同樣采用了黃色配色，并設計有防護網，阻擋大顆粒異物。

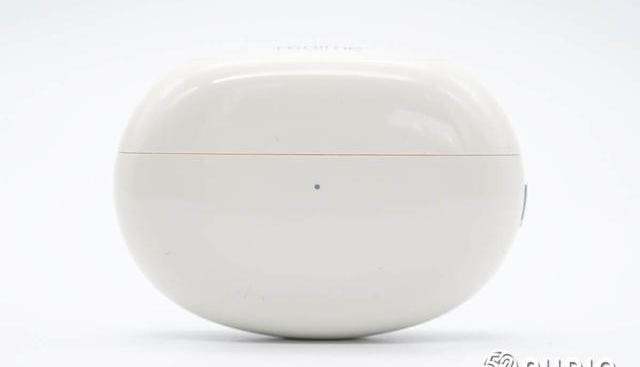

真我BudsAir5Pro充電盒采用了圓潤的橢圓形設計，烤漆工藝質感，日出之城呈現高級米灰色，觀感時尚淡雅。充電盒正面設置有一顆指示燈，用于反饋藍牙配對和充電狀態。

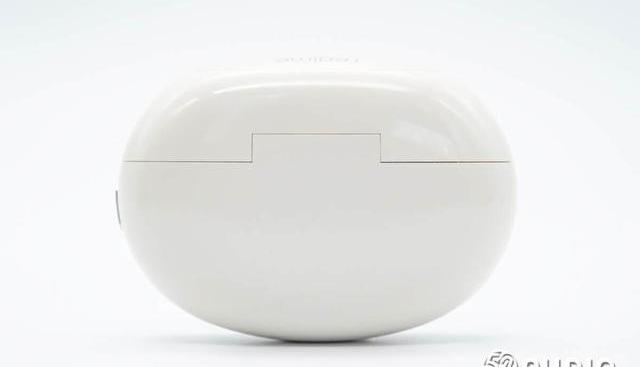

充電盒背面外觀一覽，一體式轉軸設計。

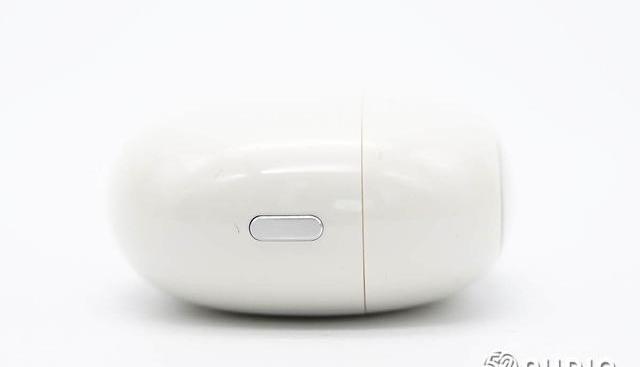

充電盒右側設置有藍牙配對功能按鍵，采用銀色配色，設計亮面倒角，更顯精致。

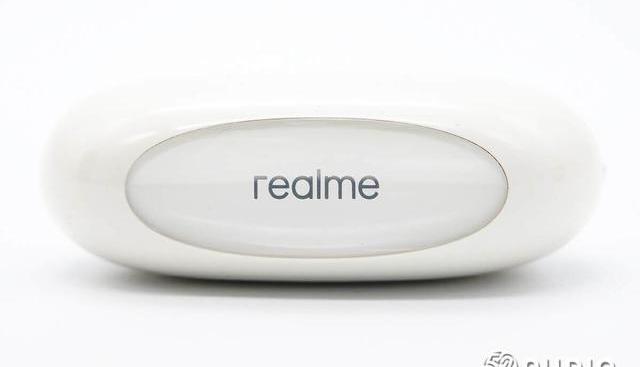

充電盒頂部設計有晶瑩剔透的橢圓形云頂以及燙銀的“realme”品牌LOGO。

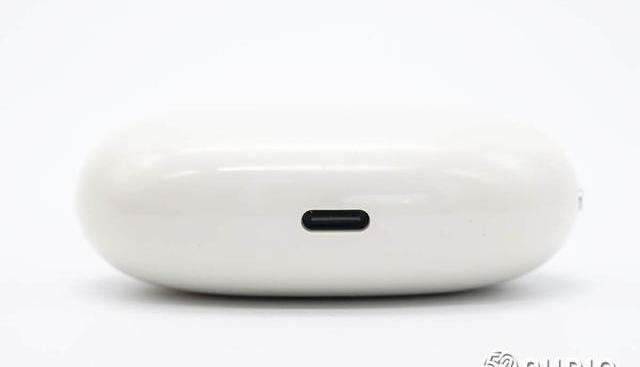

充電盒底部設計有Type-C充電接口。

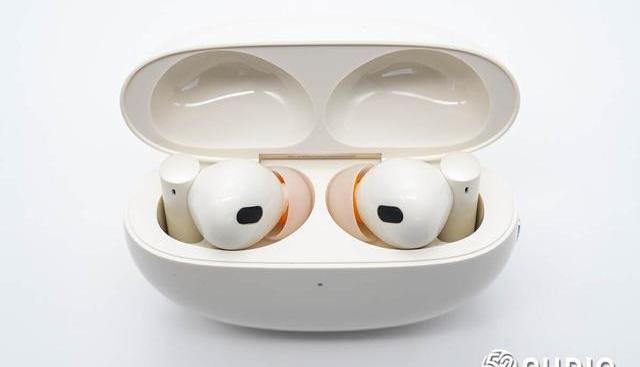

打開充電盒蓋，耳機放置狀態展示，通過磁吸固定，突出于座艙，能夠便捷取放。

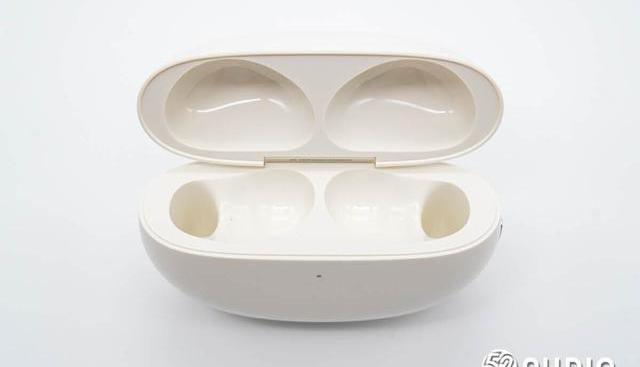

取出耳機，座艙內部結構一覽。

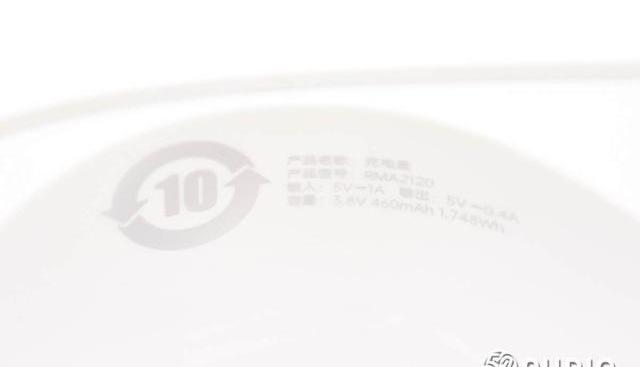

盒蓋內側印有產品參數信息，產品名稱：充電盒，產品型號：RMA2120，輸入：5V-1A，輸出：5V-0.4A，容量：3.8V460mAh1.748Wh。

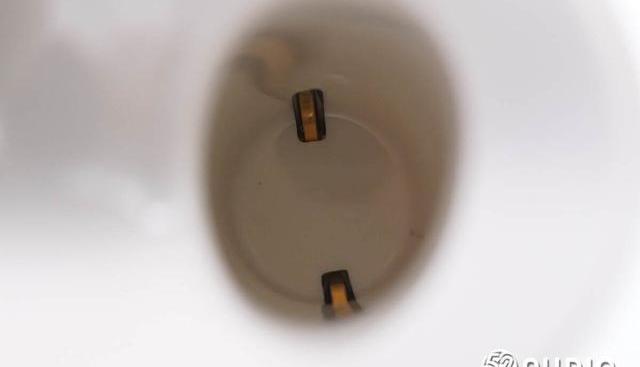

耳機柄座艙底部設置為耳機充電的金屬彈片。

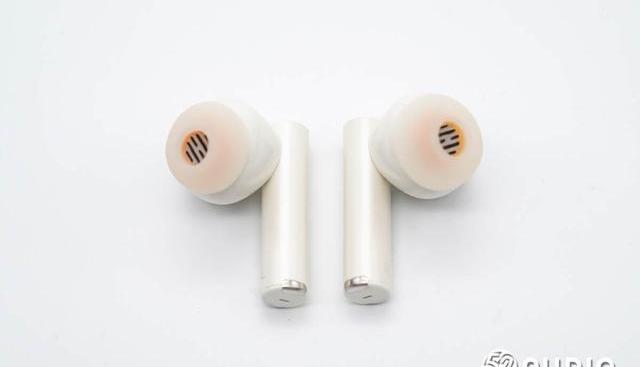

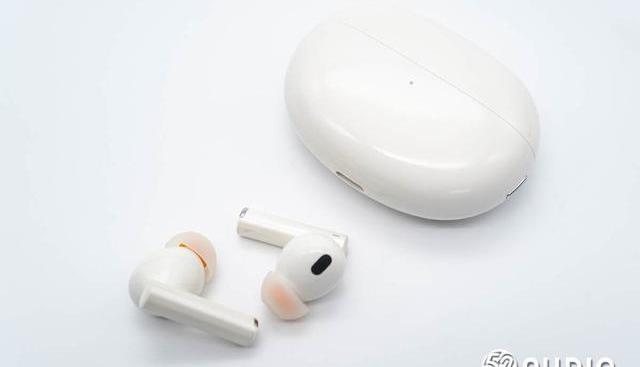

realme真我BudsAir5Pro真無線降噪耳機整體外觀一覽，耳機采用了柄狀的入耳式設計，磨砂+烤漆兩種工藝結合，擁有非常出色的質感表現。

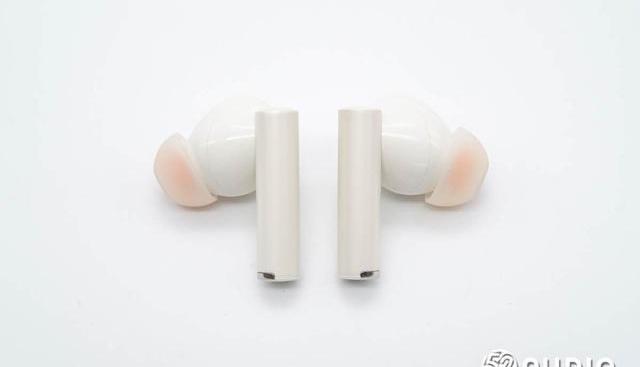

耳機外側外觀一覽，耳機柄延續了經典圓柱形設計，細膩磨砂質感，觀感簡約時尚。耳機柄上設計有觸控區域，用于實現各項功能控制；耳機柄底部設置金屬觸點，用于為耳機充電。

Blockstream推出可運行多個比特幣節點且無需訪問互聯網或硬件的衛星基站:據官方消息，比特幣0技術研發機構 Blockstream出Blockstream衛星基站TBlockstream Satellite Base Stationj，該衛星基站具有多合一天線，使用戶可以運行多個比特幣節點，而無需訪問互聯網或任何其他硬件，另外，還具有可訪問性、門檻低、彈性高以及匿名等特點。Blockstream表示，該基站將取代 Blockstream衛星基本套件和平板天線(flat-panel antennas)，成為其首選接收器。Blockstream衛星基站目前已上線，售價500美元。[2021/4/29 21:09:52]

耳機內側外觀一覽，耳機柄側邊設置降噪麥克風拾音孔，能夠有效降低風噪影響；內側設計L/R左右標識，便于用戶快速區分。

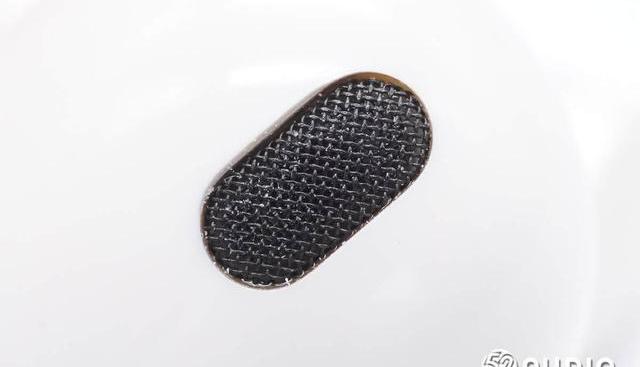

耳機內側泄壓孔特寫，用于保障腔體內部空氣流通，通過金屬網防護。

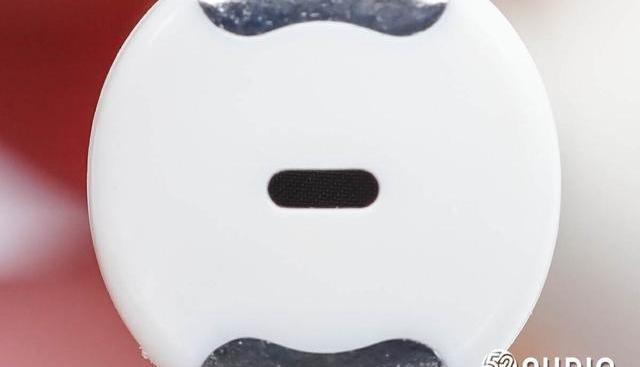

耳機柄底部的通話麥克風拾音孔特寫。

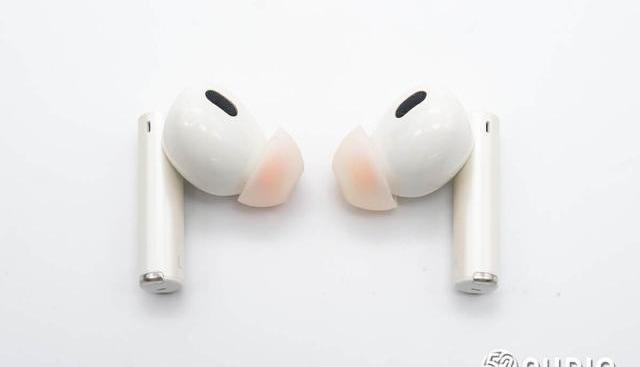

耳機另外一側外觀一覽。

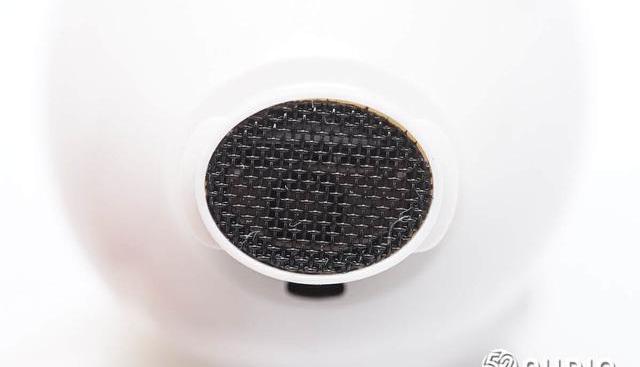

取掉耳塞，耳機橢圓形出音嘴特寫，內部還設置有后饋降噪麥克風，用于從耳道內部拾音。

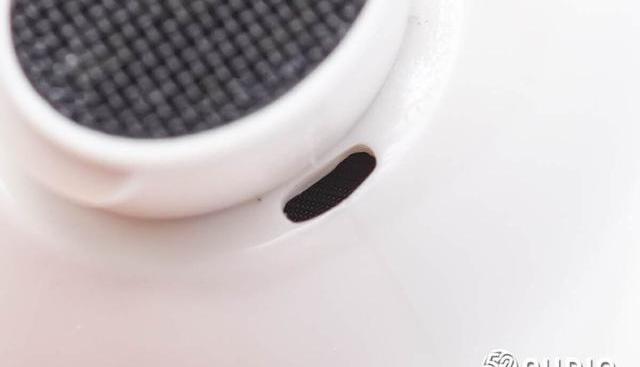

出音管底部調音孔特寫，用于使音腔內部空氣流通，提升音頻性能。

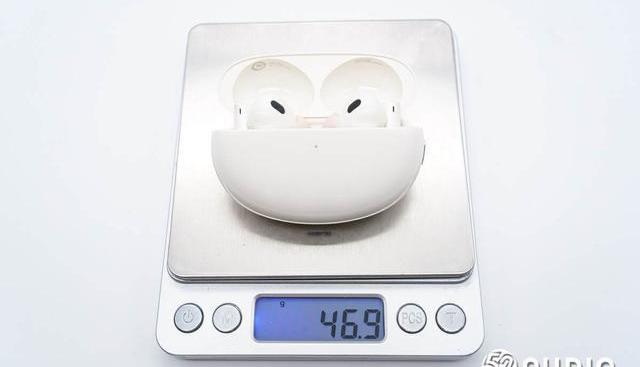

經我愛音頻網實測，realme真我BudsAir5Pro真無線降噪耳機整機重量約為46.9g，體積輕盈，外出便于攜帶。

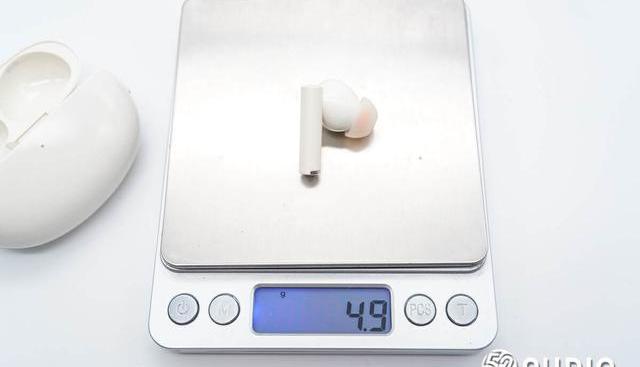

單只耳機重量約為4.9g，提供舒適輕盈的佩戴體驗。

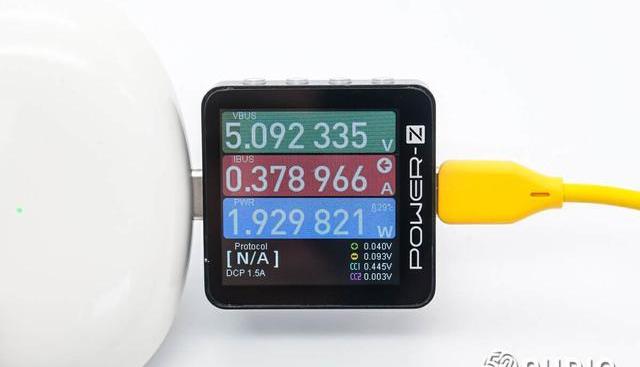

我愛音頻網采用CHARGERLABPOWER-ZKM002C對realme真我BudsAir5Pro真無線降噪耳機充電測試，輸入功率約為1.93W。

二、realme真我BudsAir5Pro真無線降噪耳機拆解

通過開箱，我們了解了realme真我BudsAir5Pro真無線降噪耳機的詳細外觀設計，下面進入拆解部分，看看內部結構配置信息~

充電盒拆解

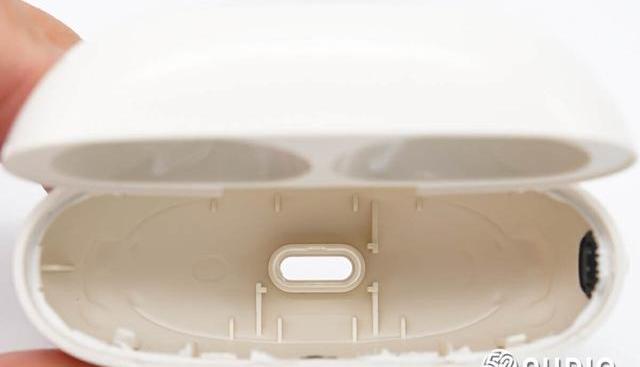

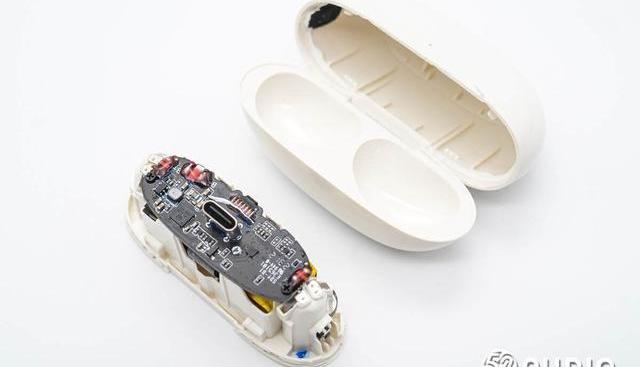

撬開卡扣式固定的充電盒外殼，取出內部座艙結構。

Bithumb Korea上線MileVerse（MVC）:加密貨幣交易所Bithumb Korea今日上線MileVerse（MVC），支持MVC/BTC交易對。[2021/1/25 13:27:29]

座艙內部結構一覽，設計有定位柱，保障結構的穩定固定。

座艙底部通過螺絲固定主板單元。

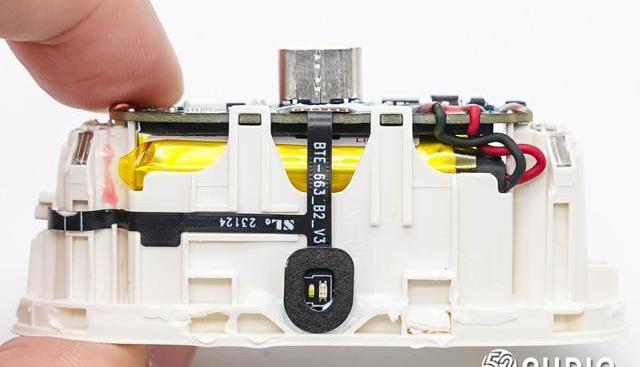

座艙正面設置有一條FPC排線，連接指示燈和功能按鍵。

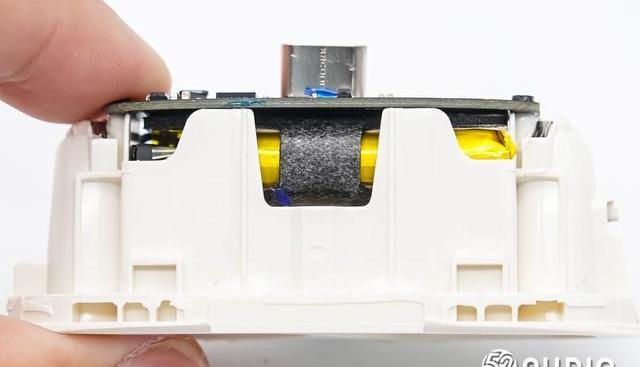

座艙背面結構一覽，電池位于腔體內部，起到很好的保護。

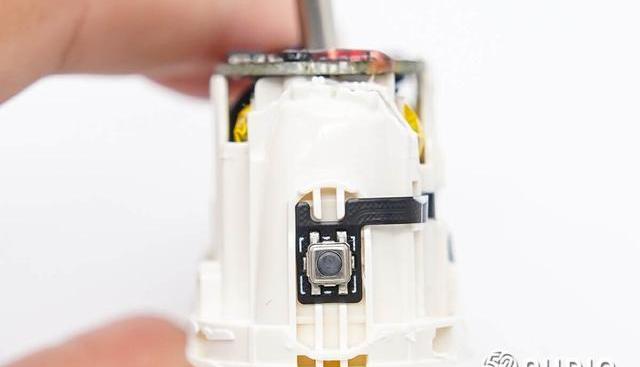

座艙側邊的功能按鍵結構一覽。

卸掉螺絲，取掉座艙上的組件。

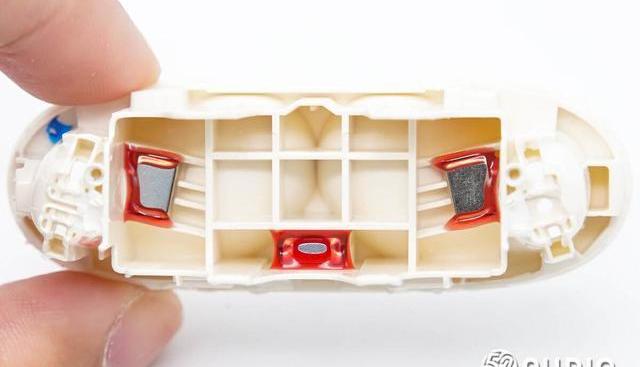

座艙底部結構一覽，設置有三顆磁鐵用于與充電盒蓋和耳機固定。

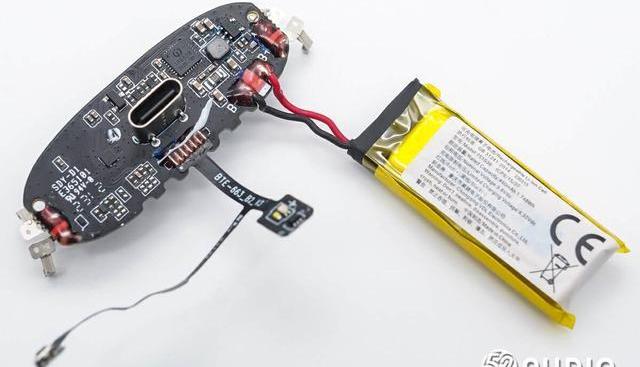

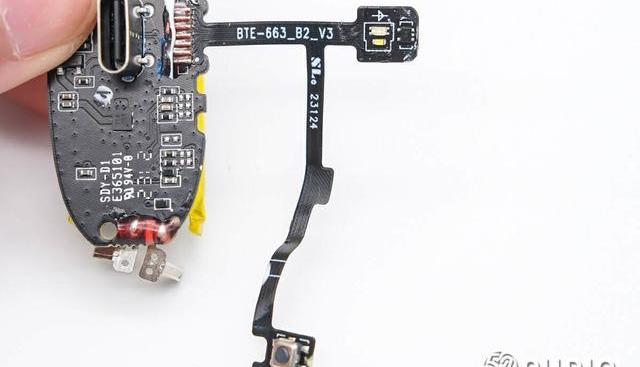

充電盒內部主要電路一覽。

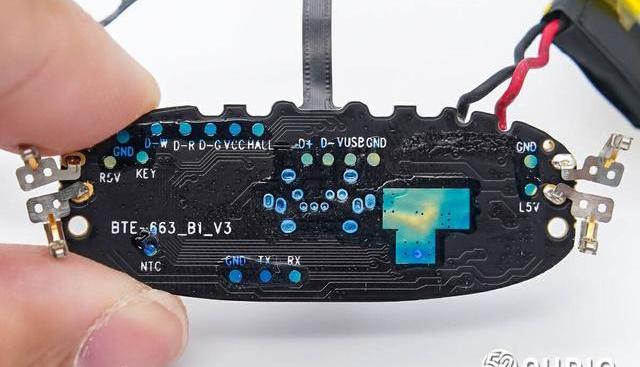

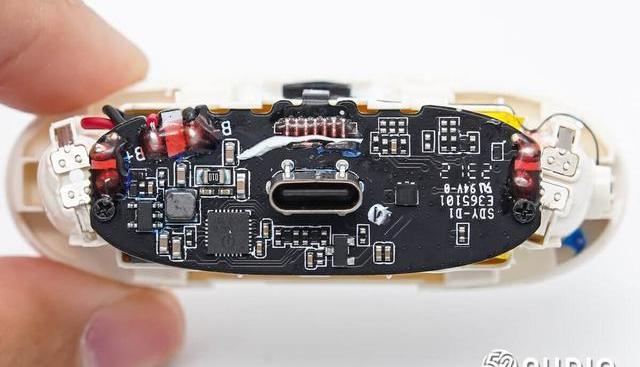

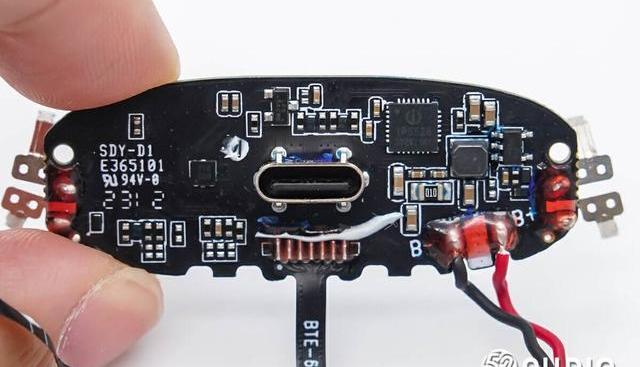

充電盒主板一側電路一覽。

充電盒主板另外一側電路一覽。

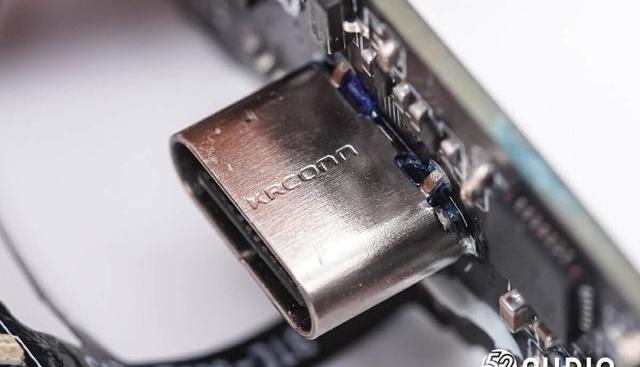

Type-C充電母座特寫，來自“KRCONN”深圳精睿興業科技有限公司。

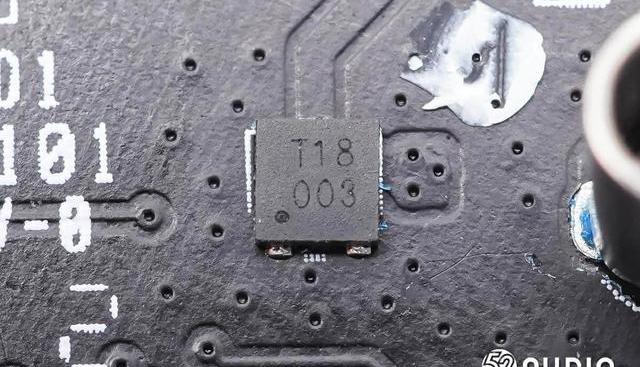

絲印T18003的TVS管，用于輸入過壓保護。

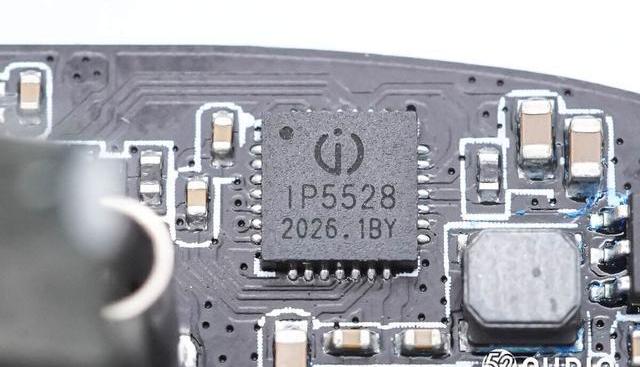

Injoinic英集芯IP5528TWS耳機充電倉管理SoC，是一款集成MCU、升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為TWS充電倉提供完整的解決方案。得益于IP5528的高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

IP5528只需一個電感實現升降壓功能，支持低成本電感和電容。IP5528的同步升壓系統提供額定400mA輸出電流，轉換效率高至93%。輕載時，自動進入休眠狀態，靜態電流降至15μA。

Blockstream開發出Schnorr多簽算法MuSig-DN:BlockstreamResearch團隊宣布已經開發出一種解決方案MuSig-DN，可用于保護MuSig多簽方案的用戶免遭由惡意隨機數生成器和虛擬機重置攻擊而導致的密鑰泄露攻擊。該方案結合零知識證明和Purify實現，Purify是一種有效的確定性隨機數推導函數。[2020/9/4]

IP5528采用開關充電技術，提供額定1A充電電流，充電效率高至90%。內置芯片溫度保護和輸入電壓智能調節充電電流。IP5528內置12bitADC，可精確測量電池電壓和電流。支持1/2/3/4顆LED電量顯示和數顯電量顯示。從產品手冊介紹，IP5528還支持輸出電壓3.2V~5.2V，支持給耳機快充。

據我愛音頻網拆解了解到，目前已有榮耀、漫步者、中興、JLab、海貝、倍思、網易云音樂、喜馬拉雅、Pioneer先鋒、魔聲、PIHEN品恒、公牛、傲基、MPOW、BoAt、諾基亞、聯想、山水、Ambie、諾必行、充客等大量品牌的TWS耳機充電盒采用英集芯的電源管理方案。

Injoinic英集芯IP5528詳細資料圖。

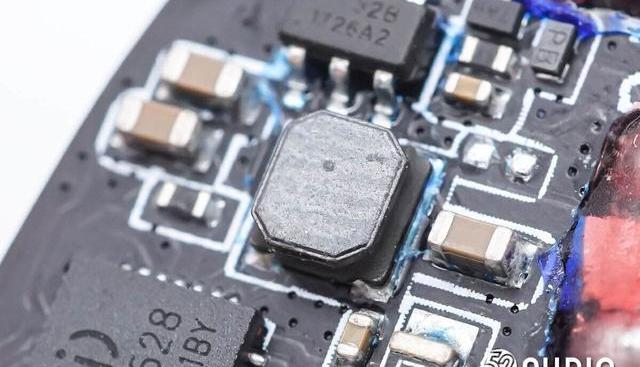

電源管理SoC外圍功率電感特寫。

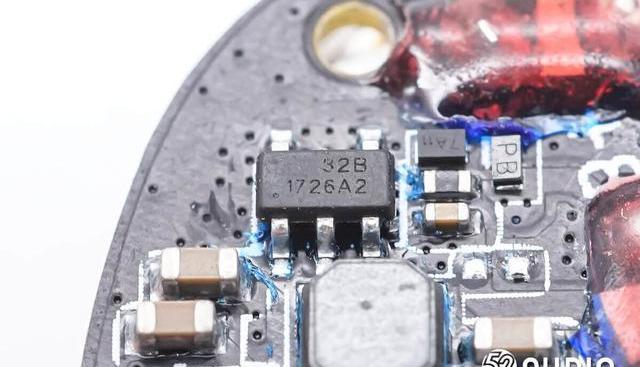

絲印32B1726A2的一體化鋰電保護IC。

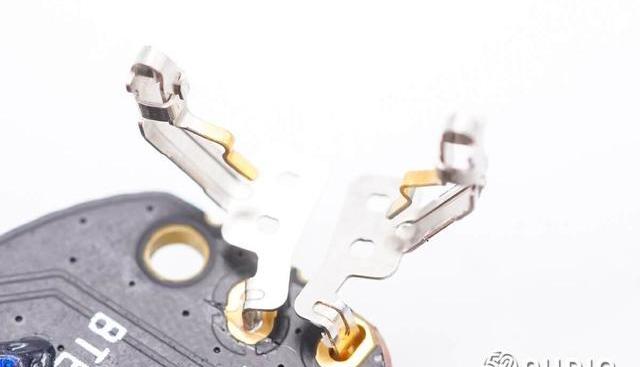

為耳機充電的金屬彈片連接器特寫。

排線電路一覽。

兩顆不同顏色的LED指示燈特寫，用于反饋剩余電量信息和藍牙配對狀態。

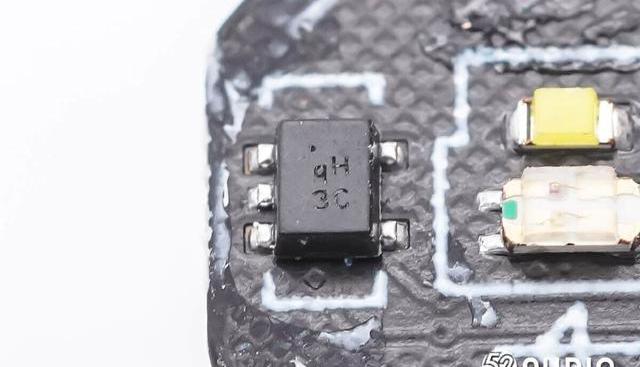

絲印qH3C的霍爾元件，用于感知充電盒開啟/關閉時的磁場變化，進而通知充電盒MCU和耳機與已連接設備配對或斷開連接，實現入倉自動充電、開蓋即連等功能。

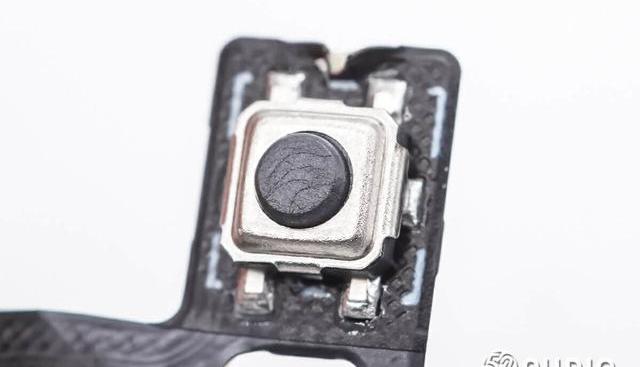

藍牙配對功能按鍵特寫，貼片焊接。

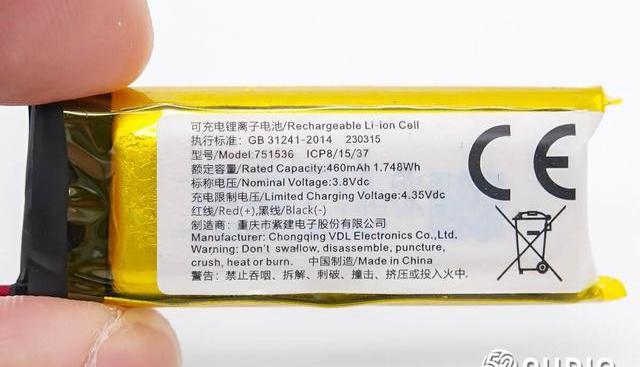

充電盒內置可充電鋰離子電池，型號：751536，額定容量：460mAh1.748Wh，標稱電壓：3.80Vdc，充電限制電壓：4.35Vdc，制造商：重慶市紫建電子股份有限公司，中國制造。

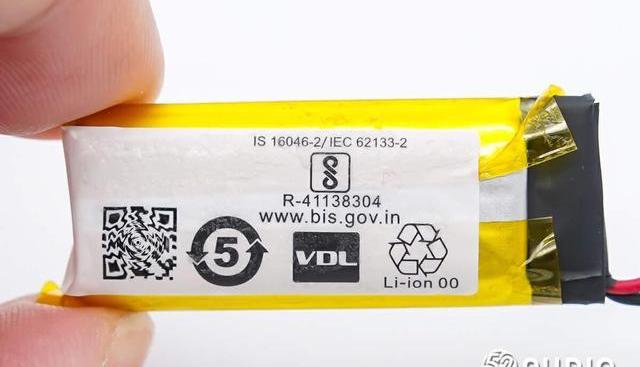

電池背部標簽上印有VDL品牌LOGO，印度BIS認證標志，以及可循環使用標識。

Blockstream CEO：XRP是可笑的預謀騙局:金色財經報道，Blockstream首席執行官Adam Back今天在推特表示，XRP是公司營銷的可笑的預謀騙局。唯一令人驚訝的是，SEC尚未因偏見而將其關閉。[2020/7/4]

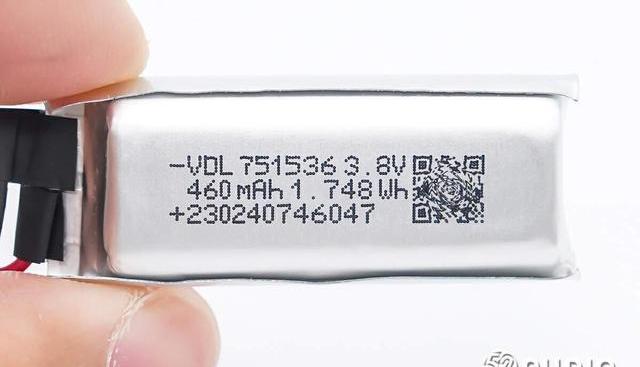

撕開外部絕緣保護，內部電芯上絲印信息一覽，與外部標簽一致，絲印有二維碼，用于產品追溯。

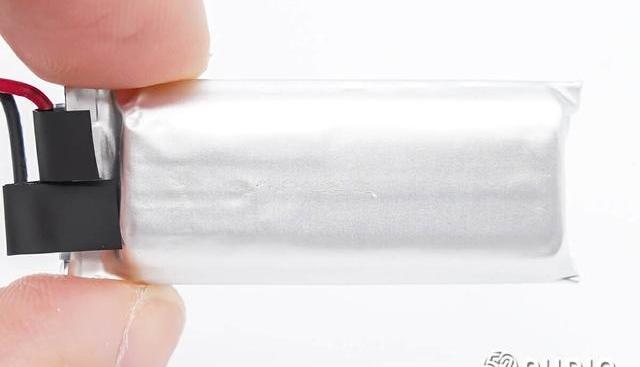

電芯背面未絲印信息，電池與導線焊接，通過絕緣貼紙防護，保護電路位于主板上。

耳機拆解

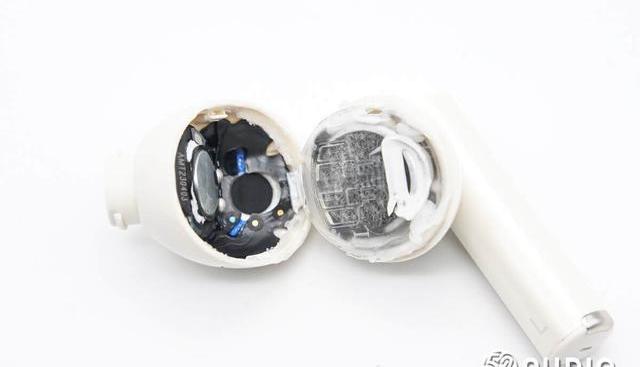

進入耳機拆解部分，沿合模線打開耳機頭腔體。

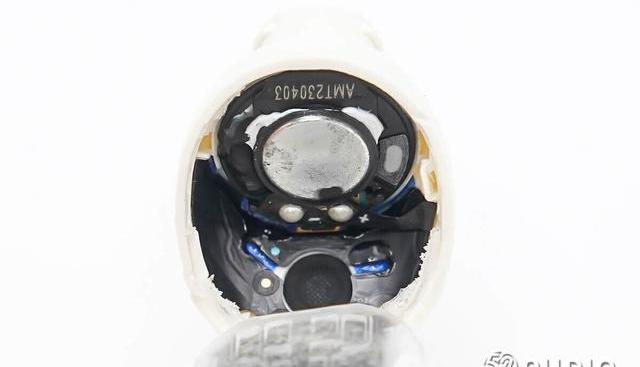

前腔內部結構一覽。

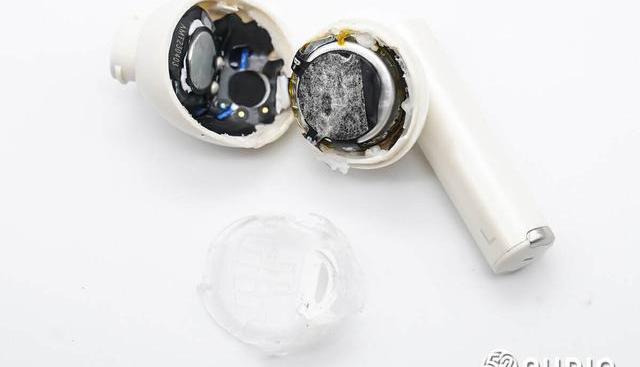

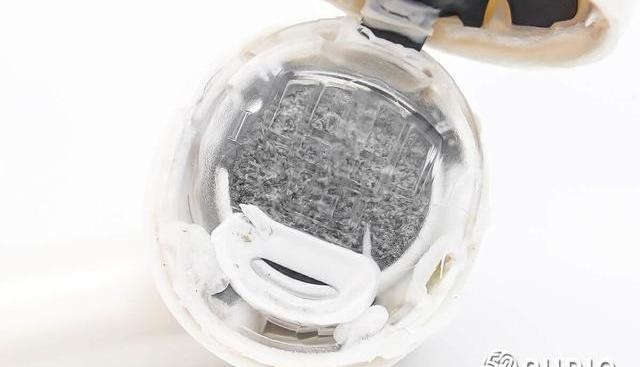

后腔內部結構一覽，通過透明塑料件與音腔隔離。

取掉透明塑料件。

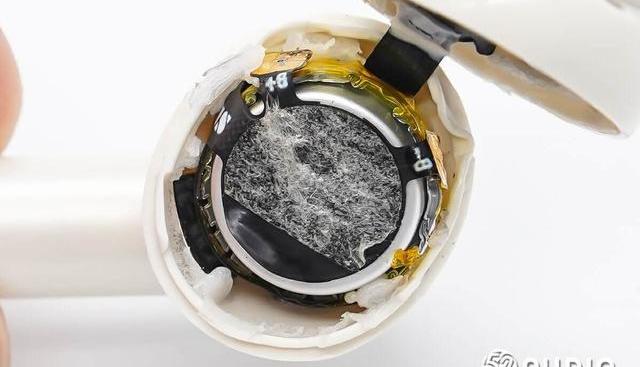

后腔內部設置電池單元結構一覽。

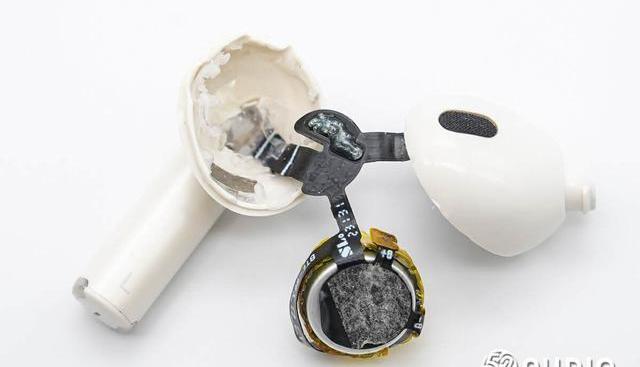

取出電池，排線過孔連接到耳機柄內部主板，打膠密封。

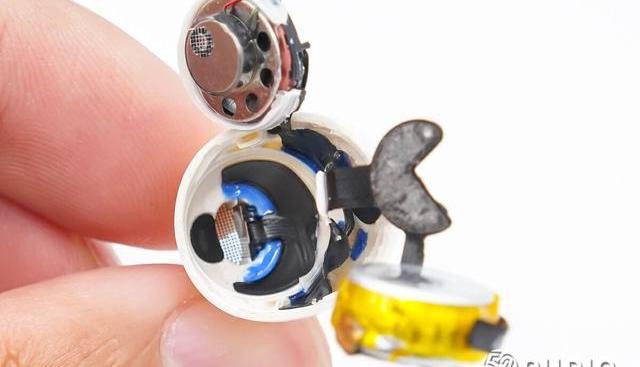

掀開揚聲器單元。

排線末端設置有后饋降噪麥克風。

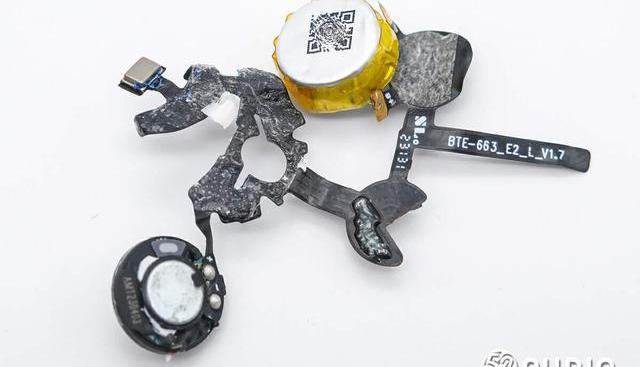

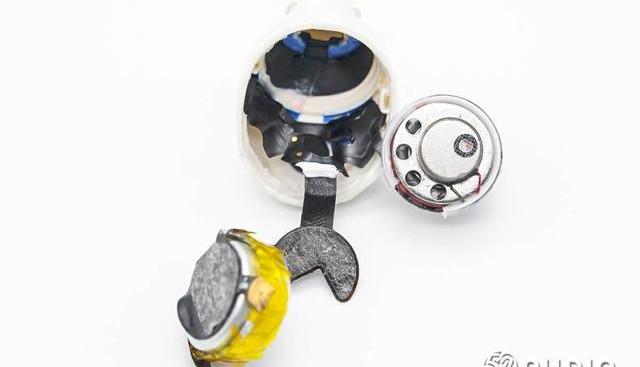

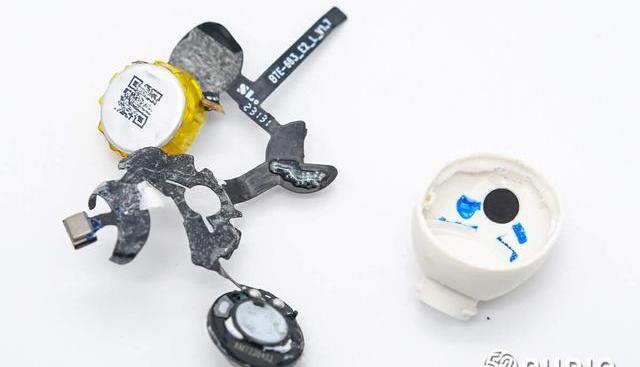

耳機頭內部元器件拆解一覽。

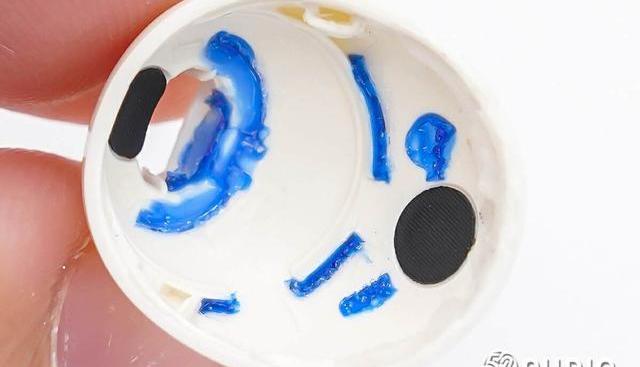

前腔內測結構一覽，開孔內部均設置有細密防塵網防護。

耳機頭內部元器件電路一覽。

耳機內部同軸雙單元揚聲器特寫，由下層的11mm低音單元和上層的6mm微平面高音單元組成，能夠覆蓋20-40KHz超寬頻響范圍，帶來錄音室級的高中低頻聽感。

據官方介紹，11mm低音單元采用N52釹鐵硼磁鐵驅動，搭配超高回彈性和高瞬態響應的100%高純凈度振膜，低頻性能提升30%；6mm微平面高音單元由雙N52鐵硼磁鐵、25μm超薄平面振膜和扁平音圈組成，通過先進的平面振膜技術和PEI+PEN新式復合材料，讓高頻提升到40KHz，細膩呈現每一處聲音細節。

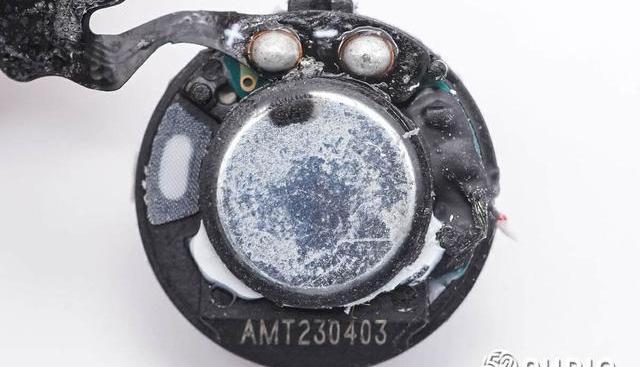

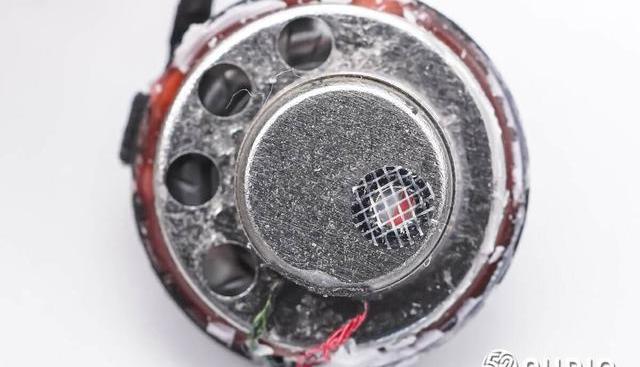

揚聲器單元背面特寫，與排線焊接，焊點圓潤飽滿。

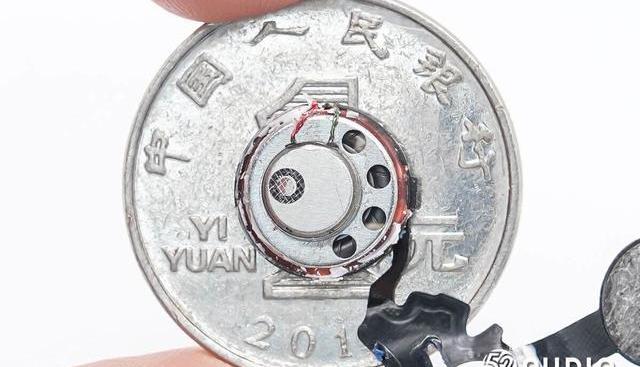

同軸雙單元與一元硬幣大小對比。

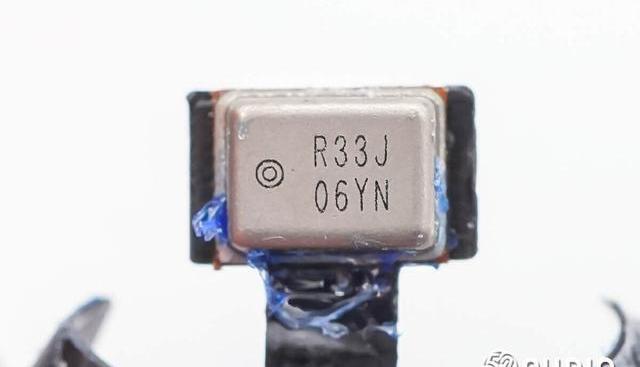

鐳雕R33J06YN的MEMS麥克風特寫，為后饋降噪麥克風，用于主動降噪、通話降噪、定制化聽感補償等功能從耳道內部拾音，來自瑞勤電子。

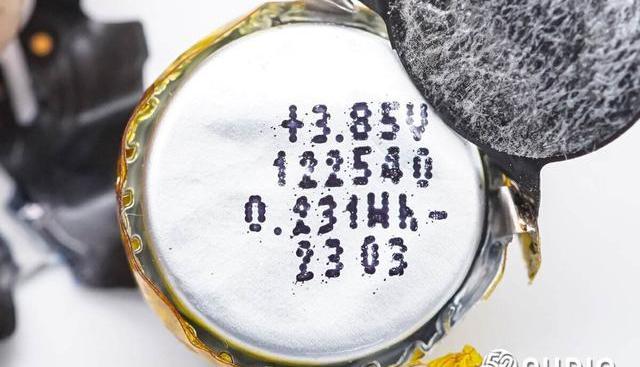

耳機內部采用了軟包扣式電池，標稱電壓：3.85V，能量：0.231Wh，同樣來自紫建電子。

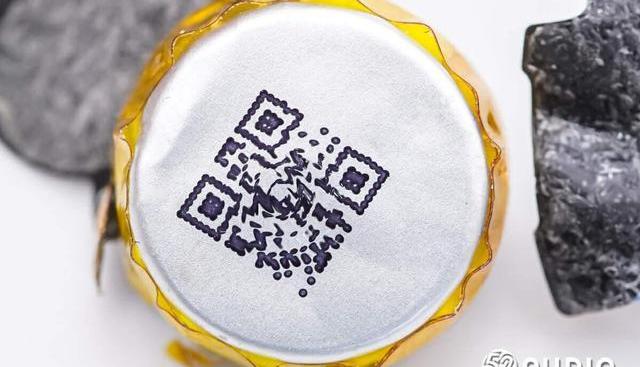

電池背部絲印有二維碼“身份”信息，能夠用于產品追溯。

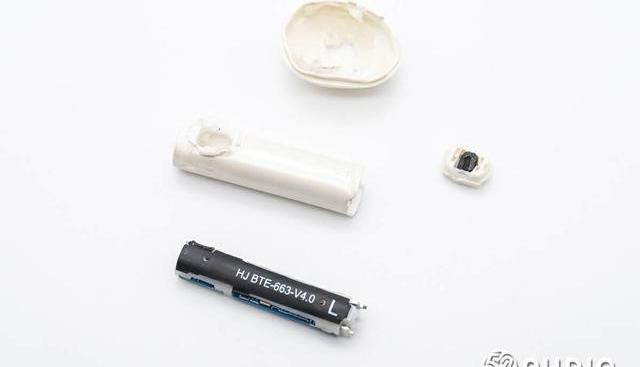

取掉耳機柄尾塞，抽出內部結構。

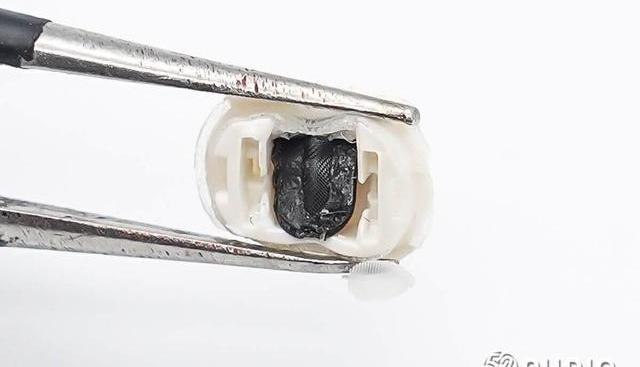

尾塞內側內側結構一覽，通話麥克風拾音孔設置有防塵網防護。

取掉主板上固定的支架。

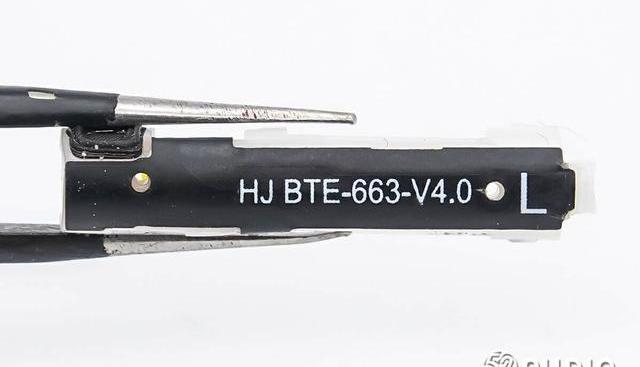

支架外側貼有藍牙天線和觸摸檢測貼片。

支架內側左右兩端設置有麥克風拾音結構，中間藍牙天線露銅連接到主板。

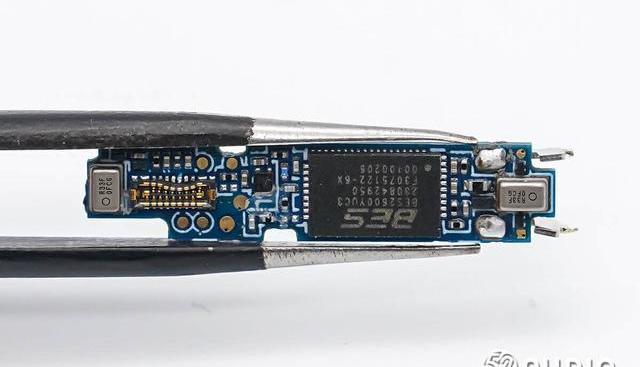

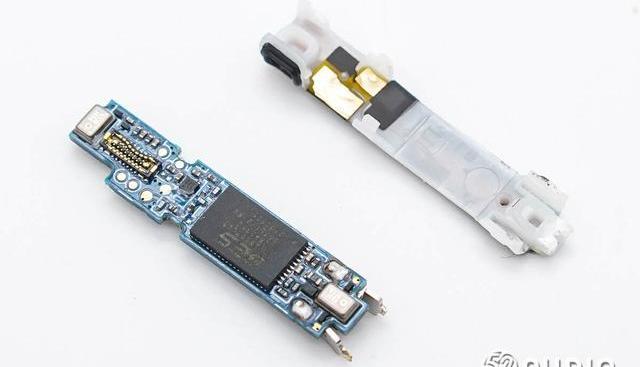

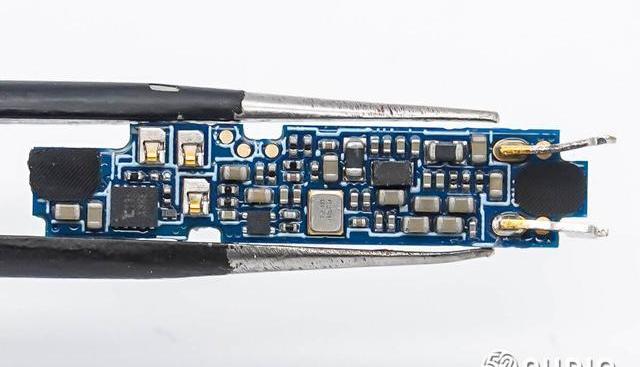

耳機主板一側電路一覽。

耳機主板另外一側電路一覽。

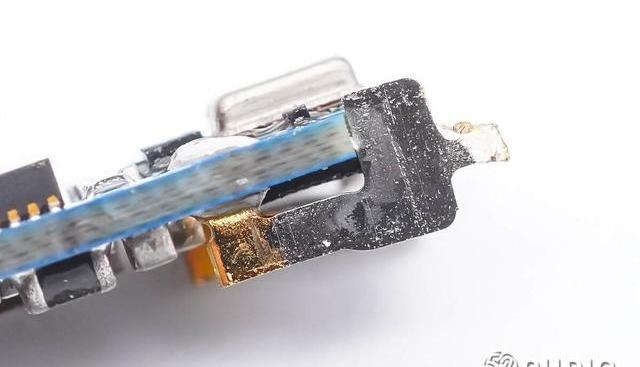

主板末端連接尾塞充電的金屬連接器。

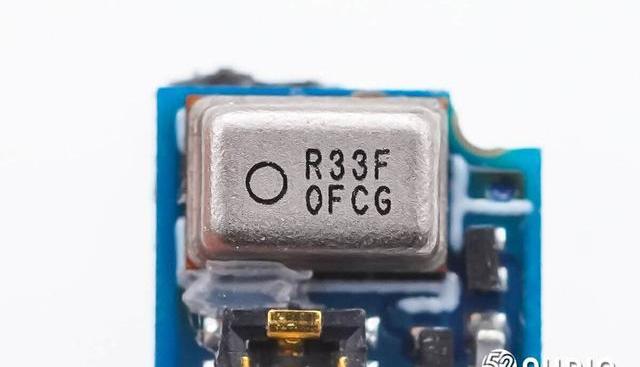

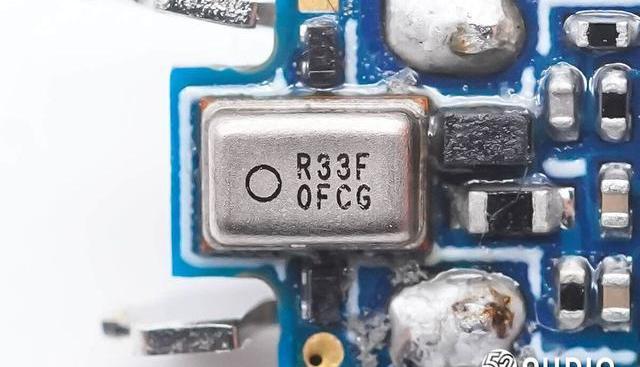

鐳雕R33F0FCG的MEMS麥克風，為通話拾音麥克風，同樣來自瑞勤電子。

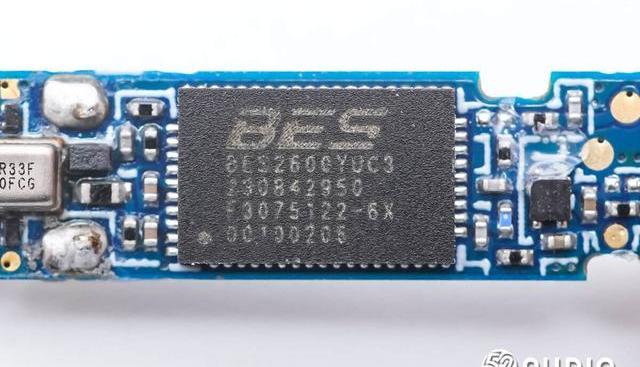

BES恒玄BES2600YUC3超低功耗藍牙音頻SoC，支持雙模藍牙5.3，支持LEAudio，支持一拖二連接。芯片內置STAR-MC1CPU，BES自研BECONPU，集成2MB/4MBFlash，集成高性能PMU及充電Charger，支持自適應泄露/佩戴/環境/以及半開放式ANC降噪和三麥AIENC通話，具備強大的應用程序處理能力，有效提升耳機的單次續航時間。

據我愛音頻網拆解了解到，目前已有OPPO、小米、三星、vivo、榮耀、Redmi、IQOO、訊飛、JBL、萬魔、百度、一加、傳音等眾多品牌旗下的真無線耳機采用了BES恒玄的解決方案。

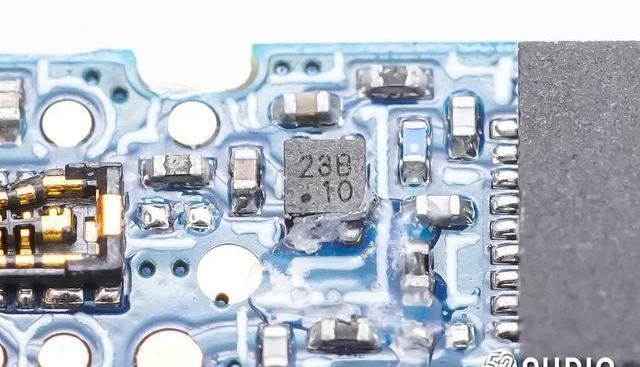

WINSEMI穩先微2308B鋰電保護IC，采用DFN-1*1超小體積封裝，具有過充、過放、過流、短路等所有電池需要的保護功能。支持CTL船運模式，工作時待機電流小于10nA。

據我愛音頻網拆解了解到，目前已有OPPO、榮耀、FIIL、QCY、聲闊、綠聯、唱吧、京東京造、骷髏頭、漫步者、魅族、傳音、公牛等多個品牌旗下的TWS耳機產品采用了穩先微鋰電保護芯片。

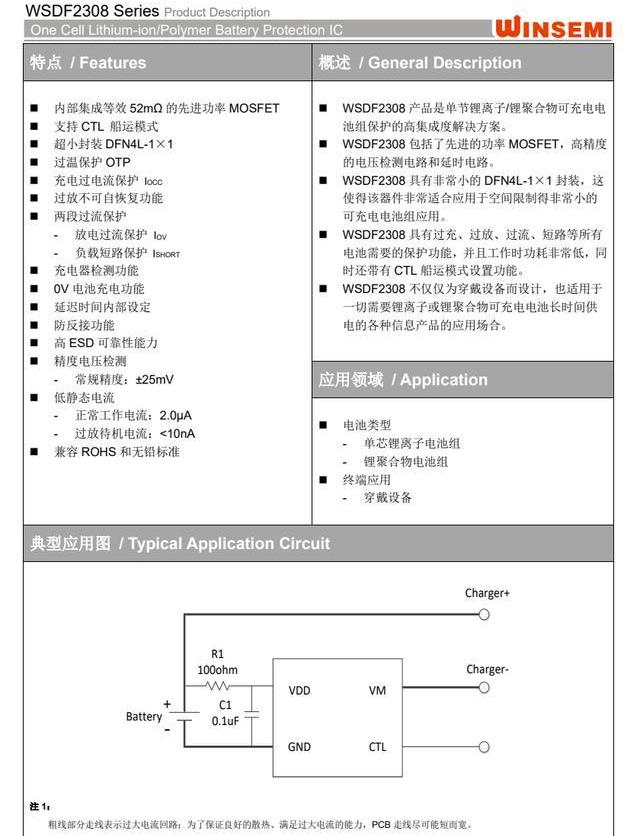

WINSEMI穩先微2308B詳細資料圖。

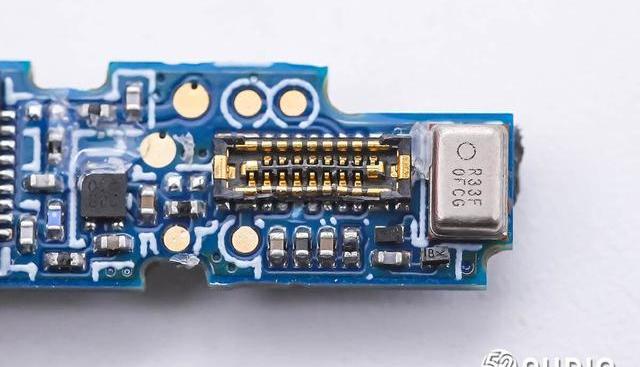

連接耳機頭內部組件排線的BTB連接器母座特寫，來自亞奇科技(OCN)，型號:OK-114GF016-35，在拆解過程中損傷變形。

另外一顆瑞勤電子鐳雕R33F0FCG的硅麥，為前饋降噪麥克風，用于拾取外部環境噪音。

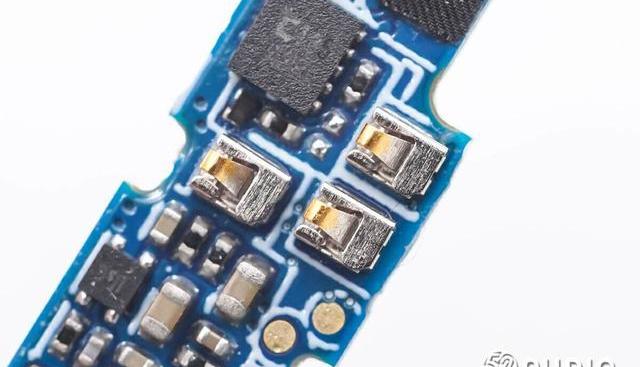

連接藍牙天線和觸摸檢測貼片的三顆金屬彈片特寫。

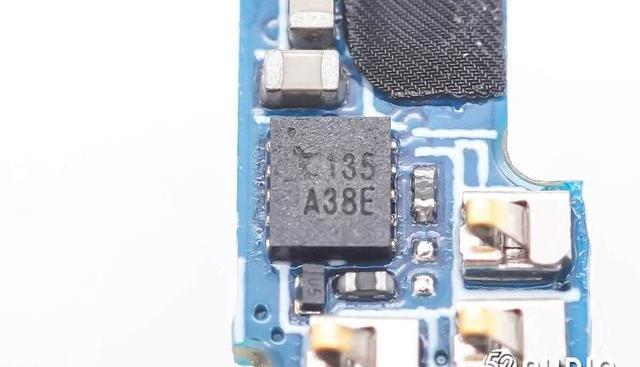

絲印135A38E的觸摸檢測IC。

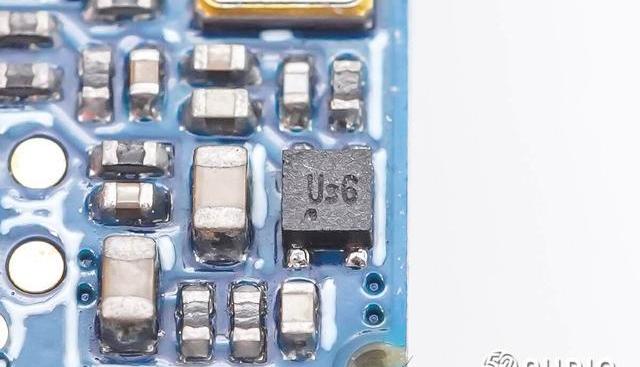

絲印Us6的穩壓IC。

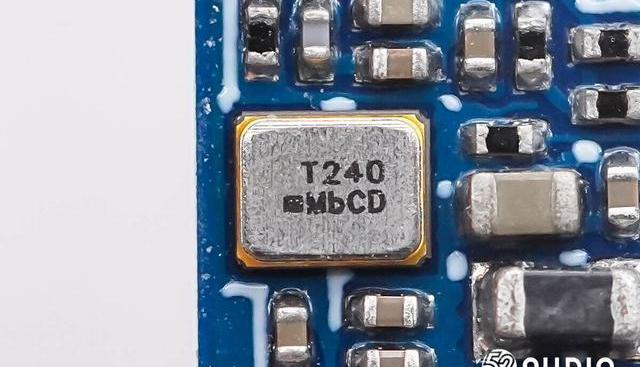

鐳雕T240的晶振特寫，為藍牙芯片提供時鐘。

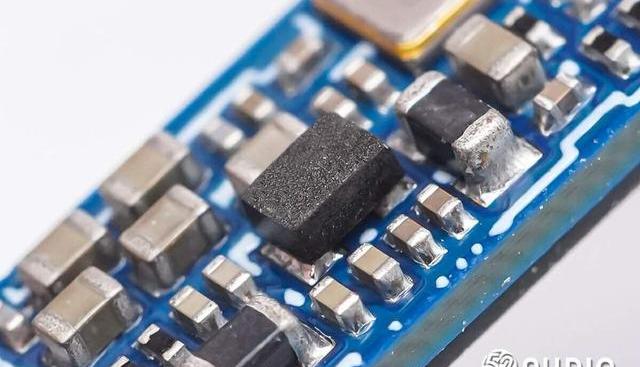

藍牙芯片外圍功率電感特寫。

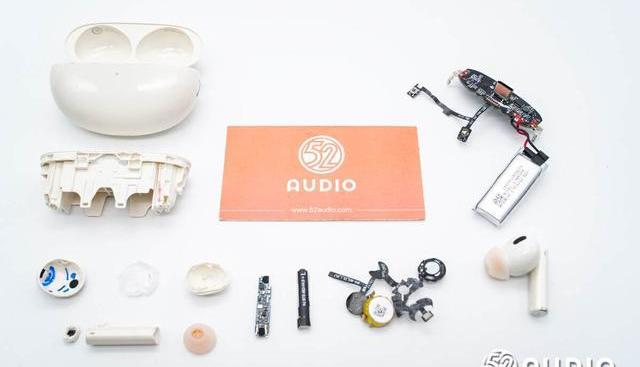

realme真我BudsAir5Pro真無線降噪耳機拆解全家福。

三、我愛音頻網總結

realme真我BudsAir5Pro真無線降噪耳機在外觀方面，沿用了獨具特色的家族式設計風格。入耳式耳機采用了圓柱形耳機柄設計，磨砂+烤漆兩種工藝結合，擁有出色質感，日出之城配色，觀感時尚淡雅；橢圓形的充電盒體積輕巧便攜，質感光滑圓潤，頂部“透明云頂”設計，有效提升了產品的精致度和辨識度。

內部主要配置方面，主板上設置有一體化鋰電保護IC負責電池的充放電保護；充電盒使用英集芯IP5528特有的全集成電壓跟隨充技術，僅搭載紫建電子460mAh鋰電池，整機續航卻達到了40小時，Injoinic英集芯IP5528TWS耳機充電倉管理SoC，集成MCU、升壓轉換器、鋰電池充電管理、電池電量指示等多功能，支持1A同步開關充電，400mA同步升壓轉換，3.2V~5.2V寬范圍輸出電壓，單芯片為充電盒提供高性價比快速充電解決方案。

耳機內部搭載了同軸雙單元，由11mm低音單元+6mm微平面高音單元組成；單耳內置三顆瑞勤電子MEMS麥克風拾音；主控芯片為BES恒玄BES2600YUC3超低功耗藍牙音頻SoC，支持雙模藍牙5.3，支持無縫一拖二連接，自適應主動降噪和AI通話降噪；內置軟包扣式電池能量0.231Wh，配備有WINSEMI穩先微2308B鋰電保護IC。
