針對低壓無刷電機，大聯大世平集團推出基于靈動股份MM32SPIN560C的無刷電機驅動方案。由于MM32SPIN560C內部集成了一部分驅動電路，所以方案外圍電路比較簡單。該方案適用于多種應用場合，如空氣凈化器、服務器風機、吊扇、落地扇、電動手工具、吸塵器、無人機電調、小型水泵等。

1.1硬件設計說明

1.1.1主控

主控部分，采用的是靈動股份MM32SPIN560C，一款基于高性能ArmCortex-M0為內核的32位微控制器。MM32SPIN560C最高工作頻率可達96MHz，內置高速存儲器，具有豐富的I/O端口和多種外設，包括：

128KBFlash，8KBSRAM

包含12位的ADC，采樣速度高達3Msps

5個通用定時器、2個針對電機控制的PWM高級定時器

1個I2C接口、2個SPI接口和3個UART接口

針對電機應用內置3個運放，3個比較器

內嵌經出廠調校的48MHz高速振蕩器

內置預驅工作電壓7V～48V

5VLDO穩壓器，輸入電壓最高13.5V

BIT Exchange推出與 XRP 掛鉤的期權交易:金色財經報道，BIT Exchange宣布在其加密貨幣衍生品平臺上推出與 XRP 掛鉤的期權交易。 根據公告，這一新產品將允許投資者在不持有資產的情況下參與 XRP 市場。

XRP 現在將成為該交易所第六種可用于期權交易的代幣，加入BTC、ETH、ADA、TON和LADYS行列。[2023/8/18 18:07:40]

提供QFN48封裝

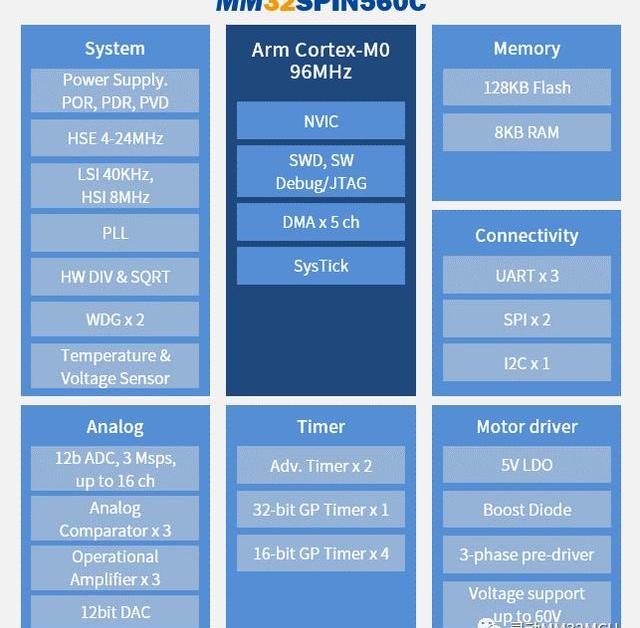

MM32SPIN560C框圖如下圖所示：

1.1.2N-MOSFET

電機驅動部分，采用6顆N-MOS管來做電機的電子換相控制，并選擇Nexperia的PXN012-60QL芯片。PXN012-60QL體積小、功耗低、漏源電壓可達到60V，連續漏電流可達到42A，開關頻率可達到30KHz以上。

1.1.3電源設計

電源部分，采用了圣邦微LDOSGM2225電源芯片。其特點如下：

寬電壓輸入Vin：3.6V～36V

輸出電壓可調Vout：1.8V～15V

最大輸出電流Iout：800mA

低噪音、低損耗電壓

Puffer Finance宣布獲得以太坊基金會資助:5月18日消息，Puffer Finance宣布已從Ethereum基金會獲得了一筆資助，以幫助去中心化以太坊驗證者集。該筆資助將用于支持開發開源項目Secure-Signer，一種遠程簽名工具，旨在提高驗證者密鑰的安全性，防止驗證者因軟件漏洞或用戶錯誤而被削減。

此外，Puffer宣布測試網即將推出。[2023/5/18 15:11:07]

封裝小，最小封裝大小為3*3mm

過流/短路保護

過熱保護

工作溫度范圍：-40℃～125℃

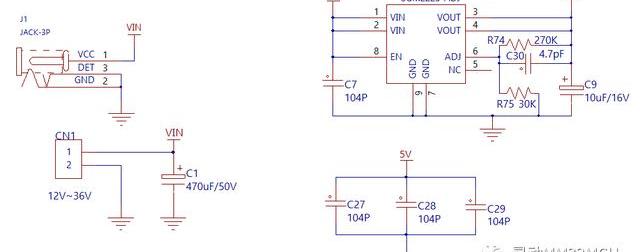

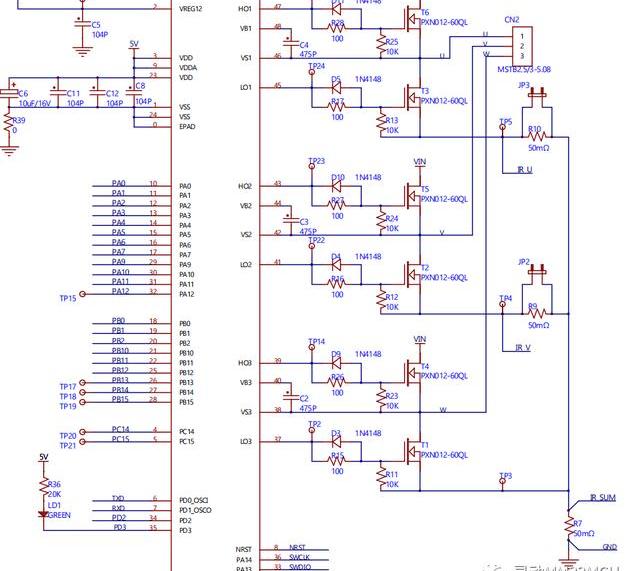

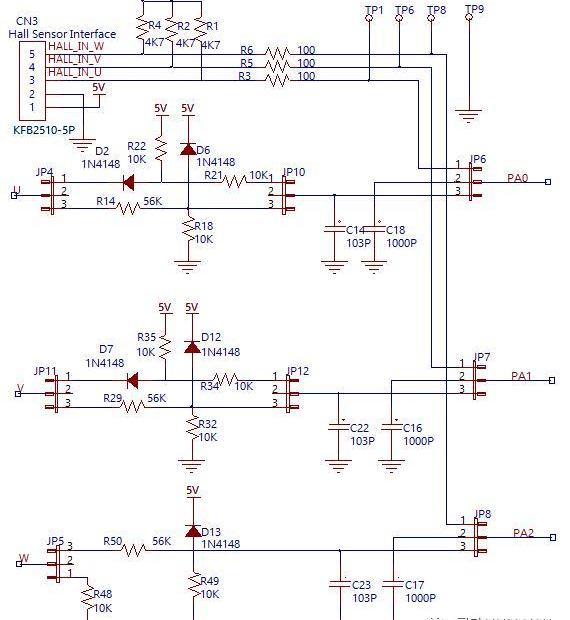

方案原理圖：

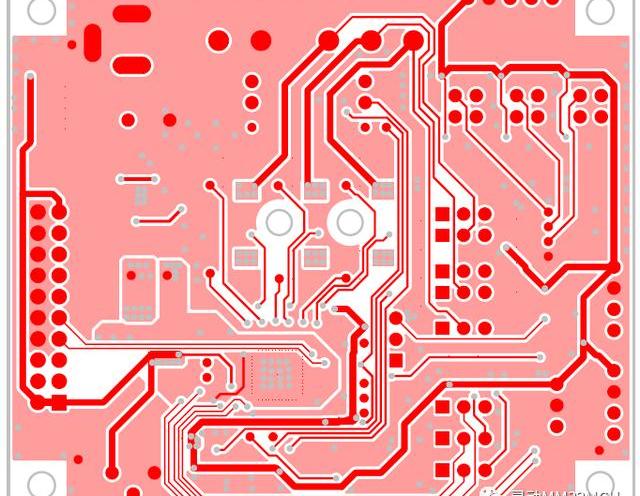

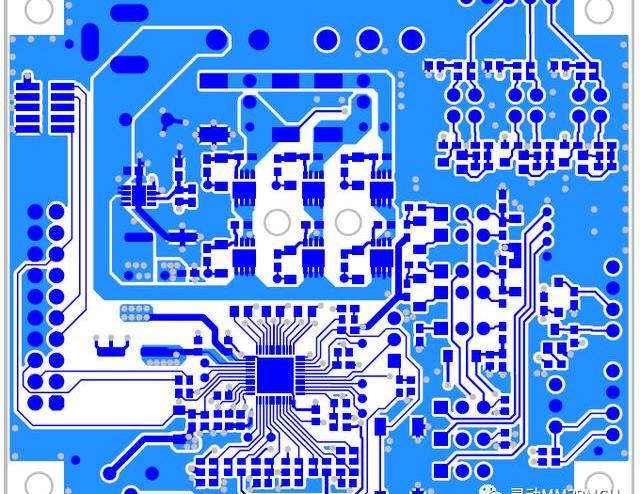

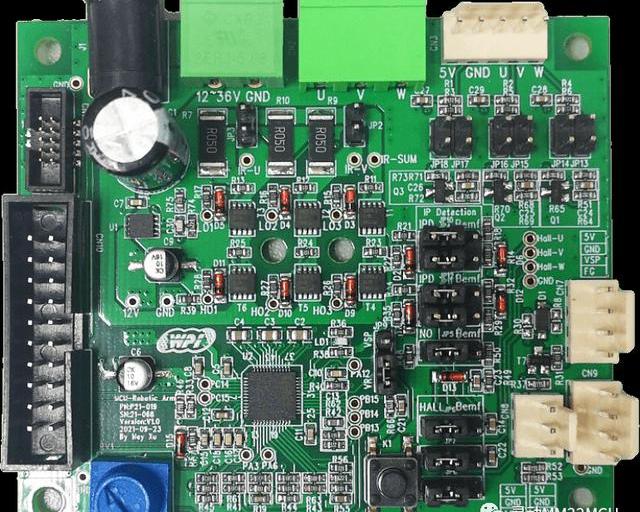

PCBLayout：

BTC再次跌破27000美元:金色財經報道，行情顯示，BTC跌破27000美元，現報26993.8美元，日內跌幅達到3.56%，行情波動較大，請做好風險控制。[2023/3/28 13:29:58]

1.2軟件設計說明

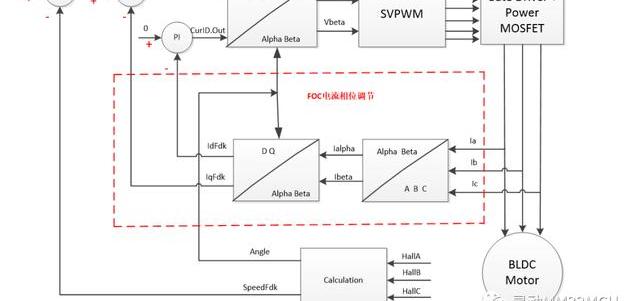

軟件部分，采用的是世平HALLFOC雙電阻采樣的軟件庫架構，通過板載電位器使電機旋轉，如此一來，整個軟件結構清晰易懂。同時，還采用了雙環控制，詳情可見矢量控制框圖，如下所示：

1.2.1SVM

空間矢量脈寬調制是FOC的基礎，是根據其所在扇區選擇非零矢量與零矢量合成而成。SVM有三種類型：五段式、七段式、混合式。七段式開關次數較多，但諧波較小；五段式開關次數是七段式的一半，但諧波較大，代碼采用的是七段式。SVM的實現流程大致如下：

1

判斷合成矢量所在扇區

2

計算相鄰矢量作用時間

3

計算各橋臂導通時間

4

韓國檢察官要求逮捕Bithumb所有者Kang Jong-Hyun:金色財經報道，韓國檢察官正在尋求逮捕加密貨幣交易所 Bithumb 的董事長兼所有者 Kang Jong-Hyun 。本月早些時候，韓國國家稅務局已對 Bithumb 及其附屬公司可能存在的逃稅行為展開調查。對Kang和其他高管行為的調查與逃稅調查是分開的，主要圍繞Kang和其他人竊取公司資金并合謀操縱股價的指控展開。Kang 和他的妹妹Kang Ji-Yeon并不是第一批因涉嫌與韓國僅存的五家交易所之一有關的不當行為而陷入困境的 Bithumb 高管。[2023/1/26 11:30:07]

得到各相PWM占空比

5

更新相應寄存器值

1.2.2CurrentSensing

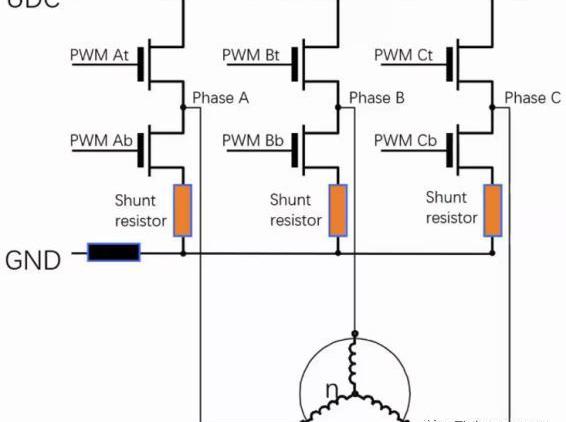

在電流環，選擇雙電阻采樣，通過采樣V和W相的下橋臂電阻上的壓降，再用基爾霍夫電流定律計算第三相的電流。

1.2.3HALL角度補償插值

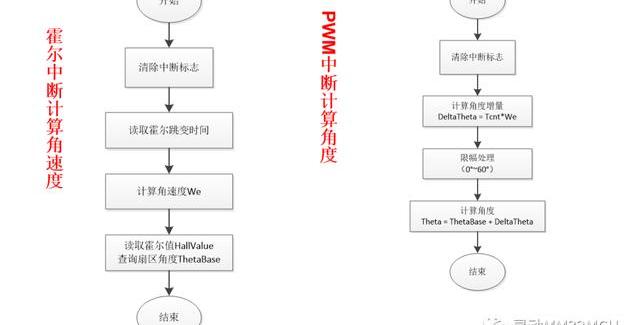

在速度環，軟件采用霍爾傳感器插值補償角度方法，對電機轉子的速度進行估計與控制。

BendDAO將在以太坊主網合并前3小時暫停一切功能:9月7日消息，NFT抵押借貸協議BendDAO宣布將在以太坊主網合并前3小時暫停ETH存取、借還款和拍賣。所有功能將在合并后不久在PoS以太坊上重新啟用并正常工作。

此外，BendDAO表示在PoW以太坊上，BendDAO智能合約也將正常工作。用戶可以在PoW以太坊上處理他們的PoW資產，包括在合并后提取ETHW。[2022/9/7 13:13:58]

1.2.4軟件架構介紹

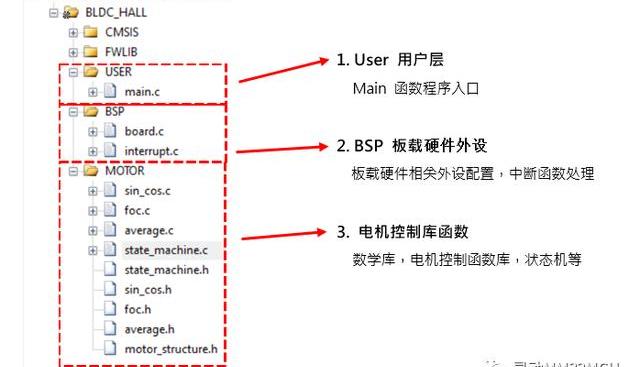

世平提供的FOC軟件結構如下圖所示，這套軟件具有以下特點：

1

時序清晰

僅使用一個常用中斷，減少可能的時序沖突和BUG。

2

便于移植

算法層、驅動層、數學庫完全獨立，軟硬件配置完全剝離，互不干擾。

3

定標統一

統一Q15小數定標。

4

函數模塊化

邏輯清晰的狀態機，簡潔明了的狀態切換。

5

配置方便

主要參數配置意義明確，可視化。

靈動股份官網附有MM32SPIN560C的全套低壓無刷電機套件軟件支持包，詳情請見靈動股份官網鏈接：

https://www.mindmotion.com.cn/support/development_tools/evaluation_boards/motor_dk/mm32spin560c/

2?

場景應用圖

3?

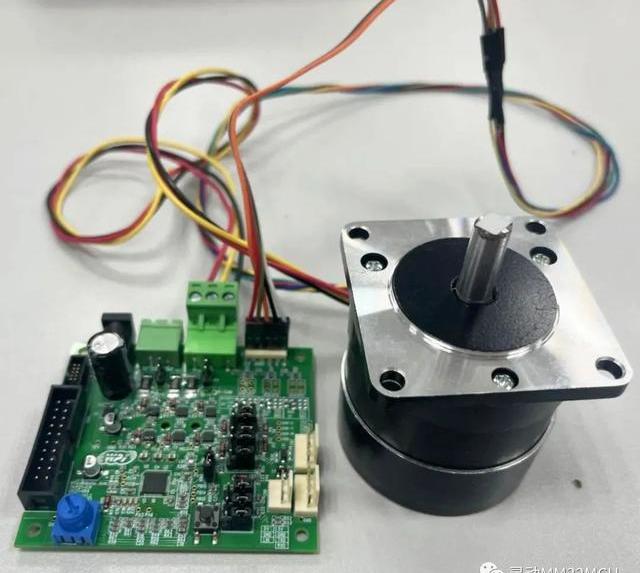

產品實體圖

4?

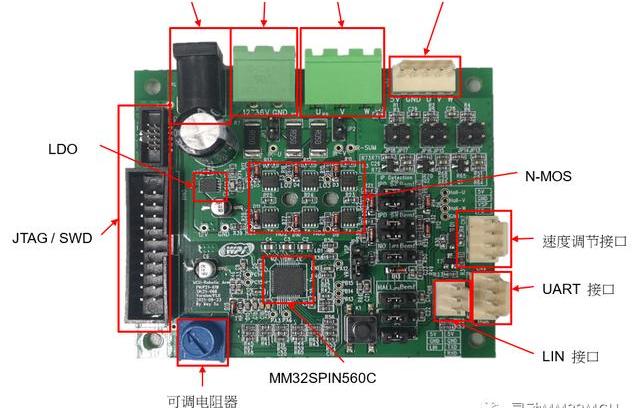

展示板照片

5?

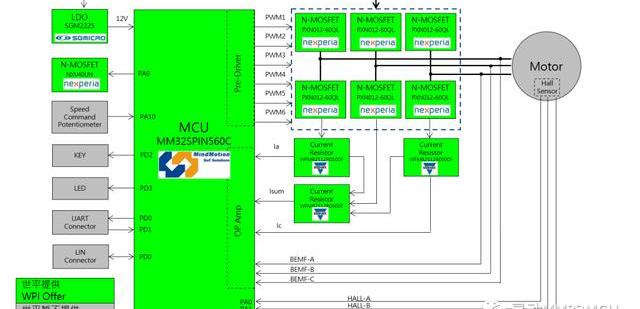

方案方塊圖

6?

核心技術優勢

1

ArmCortex-M032位MCU，主頻高達96MHz，內置預驅、比較器和放大器，整個驅動電路簡單

2

MCU電源使用5V，可由MCU內部LDO轉換

3

支持有傳感器/無傳感器的BLDC/PMSM電機

4

支持1/2ShuntR三相電流采樣

5

可通過跳線選擇不同的電機回授方式，比如：HALL、BEMF、IPD等

6

支持DCBus電壓,總電流量測

7

使用MCU內建比較器作為過電流保護

8

ADC采樣速率高達3Mbps

9

支持單電阻PWM移相，降低單電阻算法復雜程度

7?

方案規格

1

MCU：ArmCortex-M032-bit內核，主頻高達96MHz

2

MCU電源使用5V，可由MCU內部LDO轉換

3

支持UART通訊&LIN通訊

4

支持2種電源輸入接口：DC-Jack和接線端子

5

使用60V/40AN-MOS管*6

6

支持2種SWD調試接口

7

支持2種調速接口：電位器和外接電壓

8

具備LED指示燈&按鍵

9

開發板尺寸:65*75mm
