Author: 0xhhh（Twitter:@hhh69251498 ）

Editor:Red One

本文是Polygon zkEVM系列文章的第一篇，簡要闡述了Polygon zkEVM的整體架構和交易執行流程，并且分析了Polygon zkEVM是如何實現計算擴容并同時繼承以太坊的安全性的。

3月27日，Polygon zkEVM主網測試版本正式上線，Vitalik 在上面完成了第一筆交易。

同時還會在接下來兩篇文章里詳細介紹Polygon zkEVM的zkEVM Bridge和zkEVM的設計細節，以及Polygon zkEVM接下來的去中心化Sequencer的路線圖。

首先，我們需要明確Rollup的大概工作原理。Rollup的出現是為了給Ethereum實現計算擴容，具體的實現方法是將交易的執行外包給Rollup，然后將交易和交易執行后的狀態(State)存儲在 Ethereum 的合約內，由于技術路線的不同演變出了兩種類型的 Rollup：

Optimistic Rollup

樂觀的認為發送到 Ethereum 的 Rollup 交易(Rollup Transaction)和對應的 Rollup 狀態(Rollup State )都是正確的，任何人都可以通過提供欺詐證明(Fraud Proof)對還處于挑戰期的Rollup State進行挑戰(Challenge)。

Zero-knowledge Rollup

ZK會為發送到 Ethereum 的 Rollup交易和對應的 Rollup 狀態提供一個有效性證明(由以太坊上的合約驗證，來證明 Rollup 的執行對應交易后的狀態是正確的)。

參考以太坊官方定義：

https://ethereum.org/en/developers/docs/scaling/#rollups

Zero-knowledge Rollup 和 Optimistic Rollup 最大的區別就是由于驗證狀態有效性的不同方式導致達成 Finality 的時間不同；

孫宇晨：Tron和BitTorrent正探索整合ZKEVM:4月5日消息，孫宇晨在推特上表示，波場Tron和BitTorrent正在探索將ZK以太坊虛擬機(ZKEVM)整合到其生態系統中的方法。

但這一整合并非明確的計劃，孫宇晨表示，“需要注意的是，任何整合計劃仍處于探索階段，無法保證未來一定會實施。”[2023/4/5 13:46:06]

Optimistic Rollup 樂觀的認為提交到 Ethereum 上的交易和狀態都是正確的，所以存在7天的挑戰期（達成Finality的時間是7天），期間任何人發現在 Ethereum 上的交易對應狀態不正確都可以通過提交正確的狀態進行挑戰。

Zero-knowledge Rollup( zk-Rollup ) 達成 Finality 的時間，則取決于：交易對應的有效性證明( Validity Proof )提交到以太坊并且驗證通過所花費的時間。目前可能在1個小時左右的Finality居多(因為需要考慮到Gas成本問題)。

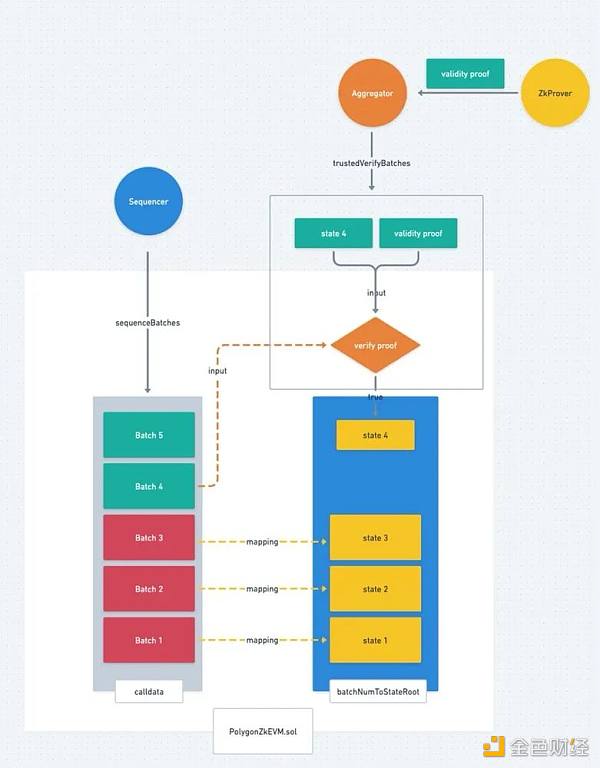

接下來我們以一個簡單的交易被確認流程來看看 Polygon zkEVM是怎么工作的，從而對整體協議有一個具體的理解，它的整個過程可以主要分為三個步驟:

1. Sequencer 將多個用戶交易打包成 Batch 提交到L1的合約上；

2. Prover 為每筆交易生成有效性證明(Validity Proof)，并將多個交易的有效性證明聚合成一個有效性證明；

3. Aggregator 提交聚合了多個交易的有效性證明(Validity Proof) 到 L1 的合約中。

1 Sequencer 將用戶交易打包成 Batch 提交到 L1 合約上.

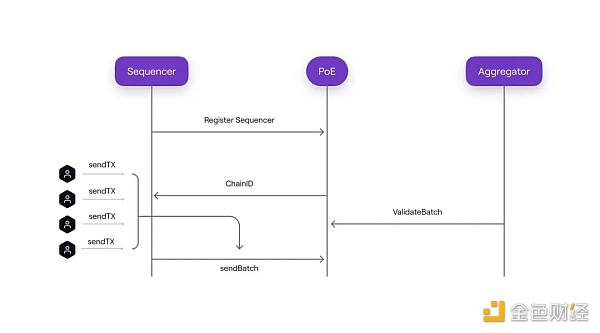

1) 用戶將交易發送給Sequencer，Sequencer會在本地按照收到交易的快慢順序進行處理(FRFS)，當Sequencer在本地將交易執行成功后，如果用戶相信Sequencer是誠實的，那么他可以認為這個時候的交易已經達成了Finality。這里需要注意，目前大多數Sequencer內部的Mempool(交易池)都是私有的，所以暫時可以獲取的MEV是比較少的。

Ankr將在Polygon zkEVM推出后提供RPC連接:3月17日消息，Web3 基礎設施提供商 Ankr 將在 3 月 27 日 Polygon zkEVM 推出后提供 RPC 連接，Ankr 還將通過啟動 RPC 連接到 zkEVM 測試網與主網，使開發者能夠在以太坊擴容方案上建設。[2023/3/18 13:11:28]

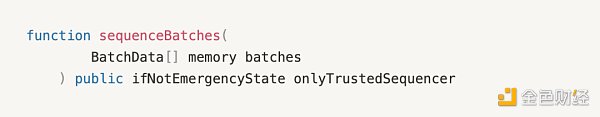

2) Sequencer 會將多筆交易打包進一個Batch里(目前是一個Batch里只包含一個交易) 然后在收集到多個Batches之后, 通過L1上的 PolygonZKEvm.sol的SequenceBatch()函數將多個Batches一起送到L1的交易Calldata上。

(需要注意這里一次性提交多個Batches是為了盡可能減少L1的Gas消耗)

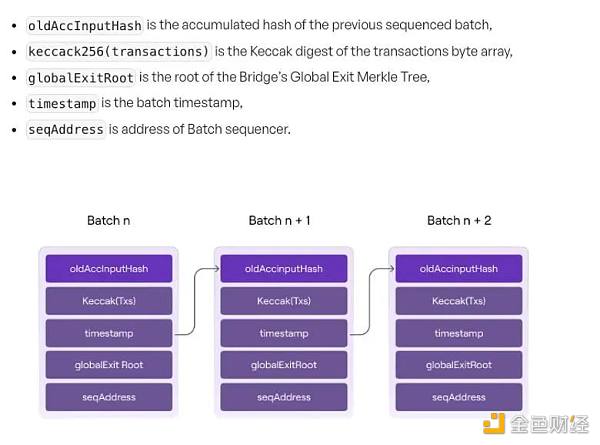

3) 當PolygonZkEvm.sol 收到 Sequencer 提供的 Batches 后，它會依次在合約內計算每個Batch的哈希，然后在后一個Batch里記錄前一個Batch的哈希，于是我們就得到了下圖的Batch結構。

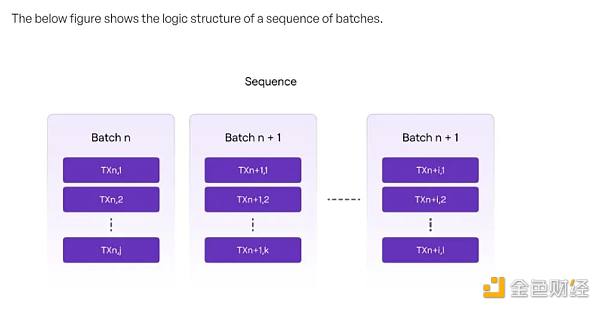

4) 每個Batch里的交易順序也是確定的，所以當Batch的順序確定之后，我們認為所有被包含在Batch提交到L1的 Polygon zkEVM合約的交易的順序都被確定了。

以上實際過程也是L1充當Rollup DA層需要完成的工作(這個時候并沒有完成任何狀態檢驗或推進的工作)。

2. Aggregator 為多個Batch的交易生成 Validity Proof

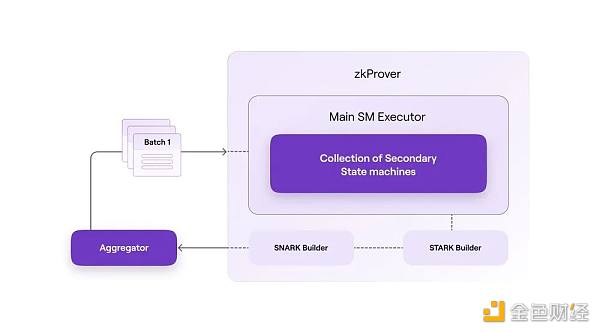

1) 當Aggregator監聽到L1的 PolyonZKEVM.sol 合約中已經有新的 Batch 被成功的提交之后，它會把這些 Batch 同步到自己的節點里，然后給 zkProver 發送這些交易。

Polygon推出第二個Polygon zkEVM公共測試網:金色財經報道，Polygon推出第二個Polygon zkEVM公共測試網。該測試網通過引入遞歸升級，以將證明時間從原先的10分鐘優化至4分鐘。Polygon未透露主網啟動的指定時間表，但表示這是“主網啟動前的最后一步”。

此外，今年10月Polygon推出的首個Polygon zkEVM公共測試網將于1月5日棄用。

據此前金色財經報道，12月15日，Polygon官方透露已啟動zkEVM全面安全審計。本次審計將重點關注zkEVM的正確性和穩健性兩方面，也是在上線主網之前最后一個測試網需要完成的關鍵步驟。據悉，兩家安全公司Spearbit和Hexens負責相關審計工作，涉及Polygon zkEVM內部37個審計組件，以確保在以太坊主網上推出時安全可靠。[2022/12/22 22:00:08]

2) zkProver 接收到這些交易之后會并行為每筆交易生成 Validity Proof，再將多個Batch包含的交易的 Validity Proof再聚合成一個有效性證明(Validity Proof)。

3) zkProver 將聚合多個交易的Validity Proof發送給 Aggregator。

3. Aggregator 提交聚合證明到 L1 的合約

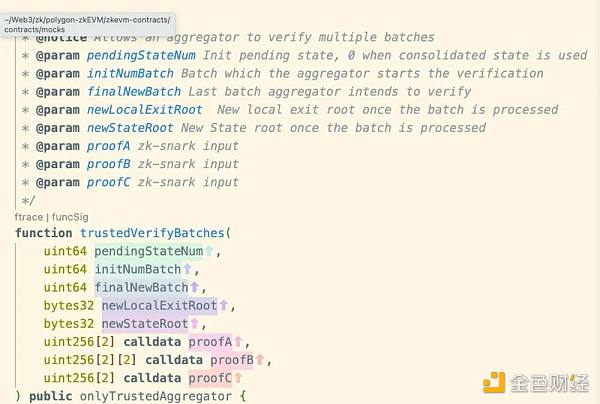

Aggregator 會將這個有效性證明(Validity Proof)以及對應的這些 Batch 執行后的狀態一起提交到 L1 的Polygon zkEvm.sol 合約內，通過調用以下方法：

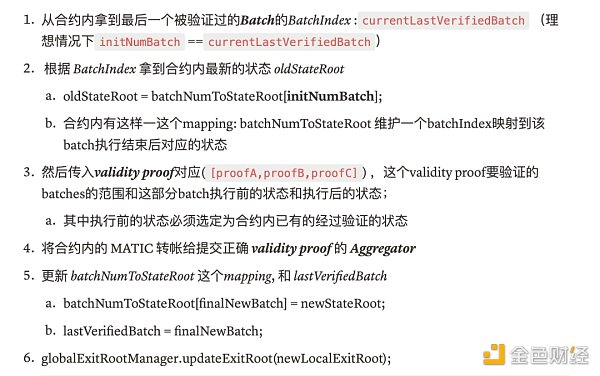

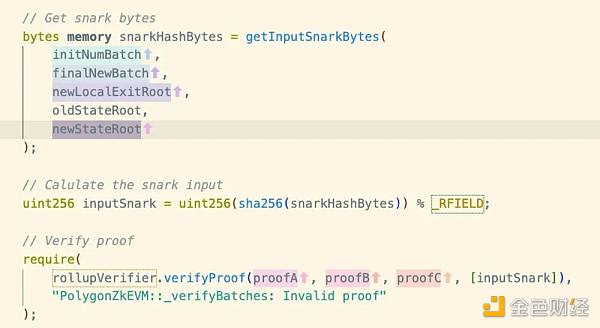

合約內接下來會執行以下操作來驗證狀態轉換是否正確。

Scroll聯創張燁公布路線圖：將在zkEVM主網上線后部署去中心化排序器:9月22日消息，在萬向區塊鏈實驗室主辦的第八屆區塊鏈全球峰會上，Scroll聯合創始人張燁發表《Scroll的設計與架構》主旨演講，Scroll正在建立一個EVM等效的ZK Rollup，其設計決策遵循安全性、效率、EVM等效性和去中心化，其架構由Scroll節點、鏈上的智能合約、去中心化的證明器網絡三部分組成。Scroll當前已經完成了預Alpha的測試網，接下來第二階段將邀請開發者基于其網絡部署一些智能合約，并且開發一些額外的應用；第三階段將啟動二層證明的外包，邀請社區參與成為證明節點；第四個階段到達zkEVM主網階段，將在經過嚴格的代碼審計以及性能提升后部署并且上線主網；第五個階段將部署去中心化的排序器，從而使得zkEVM更加高效。[2022/9/22 7:14:15]

當這一步在L1合約內執行成功時，這部分batch包含的所有交易也就真正達成了Finality（對應OP的7天挑戰期結束）。

上文我們已經了解了Polygon zkEVM的整體流程, 可以回顧下Ethereum 為 Rollup 做了哪些工作:

第一步，Sequencer 將 Rollup 的交易收集起來打包成 Batch 之后，提交到L1的合約中。L1不僅僅提供了DA層的功能，實際上還完成了一部分交易排序的功能；當你把交易提交到Sequencer時，交易是沒有真正被定序的，因為Sequencer有權力可以隨便改變交易的順序，但是當交易被包含在Batch里提交到L1合約上之后，任何人都沒有權利再修改其中的交易順序。

第二步，Aggregator 將Validity Proof 提到L1合約上來達成新的狀態,Aggregator則是類似Proposer的角色，合約則類似Validator的角色；Aggregator 提供了一個Validity Proof來證明一個新的狀態是正確的，并告訴Validator我提供的Validity Proof涉及哪些交易Batch，他們都存在了L1的哪個位置。

Polygon已開源Polygon zkEVM代碼，即將上線公共測試網:金色財經報道，Polygon 已開源 Polygon zkEVM 的代碼，并表示即將上線公共測試網，后續會發布更多文檔來詳細說明細節。據悉，Polygon zkEVM 可為開發人員和用戶提供EVM 等效解決方案、高性能 zk 證明機制（zk-proofs）與以太坊主網級別的安全性[2022/7/20 2:26:17]

接著Validator從合約中提取對應的Batch，與Validity Proof結合在一起就可以驗證狀態轉換的合法性了，如果驗證成功實際上合約內也會更新到對應Validity Proof的新狀態。

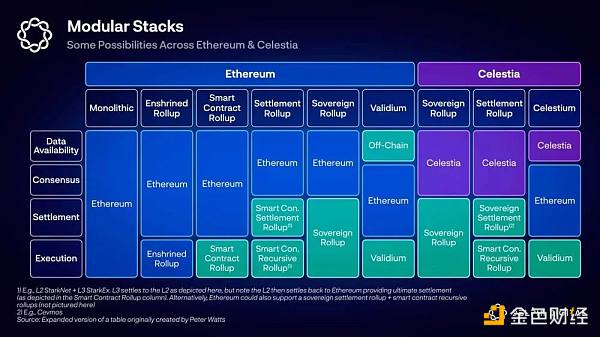

如果從模塊化的角度來看，Polygon zkEVM 屬于Smart Contract Rollup 類型，我們可以嘗試解構下它的各個模塊，從 Delphi 給的圖中， 我們也可以看出實際上 Polygon ZkEVM 作為 Smart Contrat Rollup的Consensus Layer，DA Layer 和 Settlement Layer其實都是耦合在PolygonZkEVM.sol合約中，并不能很好的區分。但是我們嘗試著去解構各個模塊:

數據可用層(Data Availability Layer): Rollup交易存放的地方，對于Polygon-zkEVM來說，當Sequencer調用SequenceBatch()方法的時候，實際上就包含了往DA層提交交易數據。

結算層(Settlement Layer): 具體指的是Rollup和L1之間的資金流動機制，具體指的是Polygon-zkEVM的官方橋(在下一篇文章會有詳細介紹)。

共識層(Consensus Layer): 包含交易排序和如何確定下一個合法狀態(分叉選擇)，Sequencer 調用L1合約中的SequenceBatch()的時候完成了交易排序的工作，當Aggregator調用L1合約中的TustedVerifyBatches()的時候完成了確認下一個合法狀態的工作。

執行層(Execution Layer): 執行交易并且得到新的世界狀態，當用戶向Sequencer提交交易，并且Sequencer執行完之后得到新狀態的過程(所以我們往往說Rollup是計算擴容，因為L1把執行交易得出新狀態的這個過程外包給了Rollup，同時Sequencer會通過Aggregator委托zkProver幫忙生成Validity Proof。

從上面介紹的整體流程上看，實際上Sequencer做了類似以太坊 Proposer的工作，提議了一批交易是有效交易，并且給出了這批交易執行后的新狀態；而L1合約的驗證邏輯，相當于所有L1的Validator都會在自己的以太坊客戶端里執行一遍，實際上是所有的以太坊驗證者充當了Rollup的驗證者，因此我們認為 Polygon zkEVM 繼承了以太坊的安全性。

從另外一個角度上看，因為Rollup的所有交易以及狀態都存儲在以太坊上，所以即便Polygon zkEVM 這個團隊跑路了，任何人都還是有能力依托以太坊上存儲的數據，恢復整個Rollup網絡。

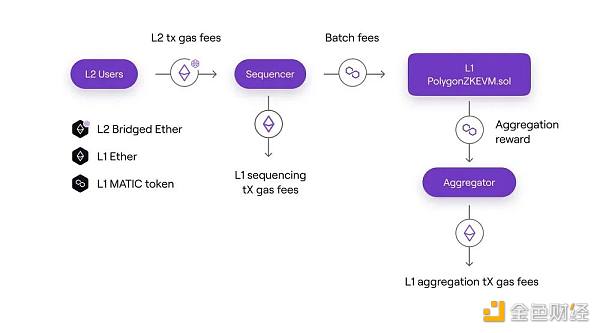

Rollup激勵機制主要指的是如何讓Sequencer和Aggregator有利可圖，從而保持持續性的工作的？

首先用戶需要支付自己在Rollup上的交易手續費，這部分的手續費是采用ETH計價的，用Bridged ETH支付。

Sequencer 則需要支付這些包含Rollup交易的Batch上傳到L1交易的Calldata上的成本(調用SequenceBatch(batches()的成本)，同時需要在上傳Batch的同時支付一定的Matic到L1合約中，用于之后支付Aggregator為這些Batches提供Validity Proof的成本。

Aggregator 在調用trusted VerifyBatches 為L1合約內還沒有被Finality的Batches提供Validity Proof的同時，也可以取出Sequencer提前支付在合約內的MATIC代幣，作為提供Validity Proof的報酬。

Sequencer的收入 = Rollup所有交易的Gas費用 - 將Batches上傳到L1花費的L1網絡Gas費用 - 支付給Aggregator的證明費用(MATIC計價)。

Aggregator的收入 = Sequencer支付的MATIC報酬 - 提交到Validity Proof到 L1的Gas費用 - Validity Proof生成花費的硬件費用。

調整支付給Aggregator的證明費用，同時為了避免Sequencer因為無利可圖罷工，提供了以下的機制來調整Sequencer支付給Aggregator 的證明費用。

合約中存在這樣一個方法用來調整為Batch提供證明的費用:

function _updateBatchFee(uint64 newLastVerifiedBatch) internal

它會更改合約中一個名為BatchFee的變量，而這個變量決定了Sequencer為每個Batch支付的MATIC代幣數量。

更改機制如下:

合約中維護了這樣一個變量VeryBatchTimeTarget ，代表每個Batch被Sequencer提交到L1之后期望在這個時間內被驗證狀態。

合約內會記錄所有超過了VeryBatchTimeTarget之后還沒有被驗證狀態的Batches, 并且將這些Batches的總數量記為DiffBatches。

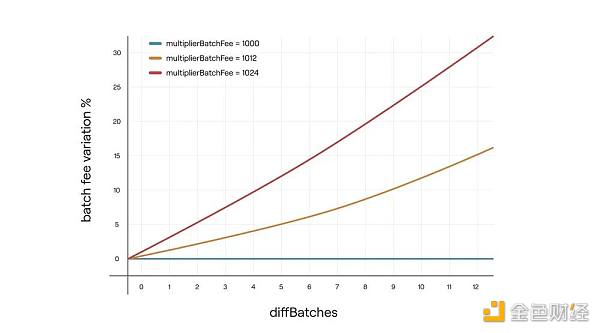

于是當有Batches遲到的時候，會用以下公式來調整BatchFee:

MultiplierBatchFee 是一個被限制在1000~1024范圍的數，可以通過函數setMultiplierBatchFee() 由合約管理員更改：

FunctionsetMultiplier BatchFee(uint16newMultiplierBatchFee) public onlyAdmin

需要注意這里的 采用MultiplierBatchFee 和10^3是為了實現3個小數點后的調整精度。

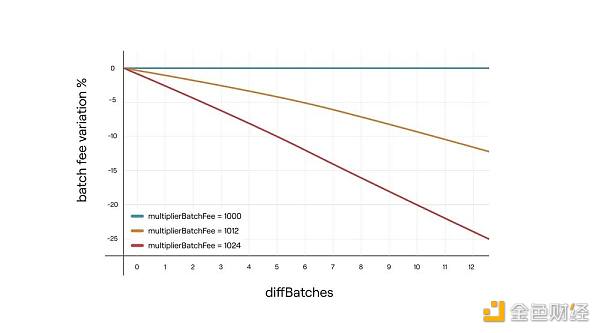

同理假如Batches提前了也會觸發相應的batchFee調整機制:DiffBatches 表示提前驗證狀態的Batches的數量。

在這篇文章里我們梳理了Polygon zkEVM的核心機制，并分析了它實現以太坊計算擴容的可行性。有了一個整體的大綱后，在接下來的文章里我們會深入到協議內部，依次解析zkEVM Bridge的設計細節以及Sequencer的去中心化路線，zkProver的實現以及zkEVM的設計原理。
