隨著計算機技術和網絡技術的不斷發展，信息技術水平不斷得到提高。人類進入稱為信息社會的二十一世紀后，諸如數字通信、數字多媒體、電子商務、搜索引擎、數字圖書館、天氣預報、地質勘探、科學研究等海量數據型應用的涌現，各種信息呈現爆炸式的增長趨勢，存儲成為信息計算技術的中心。應用對存儲系統的要求不斷提高，存儲容量不斷升級，從GB到TB、PB、EB，愈顯巨大。

圖靈獎獲得者JimGray提出一個新的經驗定律：網絡環境下每18個月生產的數據量等于有史以來的數據量之和。與此同時，現代企業對計算機的依賴性嚴重增強，信息數據逐漸成為企業賴以生存的基礎，數據損壞或丟失將給企業帶來巨大的損失。由于黑客、病、硬件設備的失效以及火災、地震等自然災害的原因，使系統和數據信息遭到破壞甚至毀滅，如果不及時地進行恢復，將對企業造成巨大的損失，所以備份容災技術顯得尤為重要。尤其，9.11等事件造成的災難性后果使人們更加深刻地認識到數據信息的價值和意義，日益重視數據的保護。

在過去的20多年中，雖然計算機技術取得了巨大的發展，但是數據備份技術卻沒有長足進步。數據備份操作代價和成本仍然比較高，并且消耗大量時間和系統資源，數據備份的恢復時間目標和恢復點目標比較長。傳統地，人們一直采用數據復制、備份、恢復等技術來保護重要的數據信息，定期對數據進行備份或復制。由于數據備份過程會影響應用性能，并且非常耗時，因此數據備份通常被安排在系統負載較輕時進行。另外，為了節省存儲空間，通常結合全量和增量備份技術。

顯然，這種數據備份方式存在一個顯著的不足，即備份窗口問題。在數據備份期間，企業業務需要暫時停止對外提供服務。隨著企業數據量和數據增長速度的加快，這個窗口可能會要求越來越長，這對于關鍵性業務系統來說是無法接受的。諸如銀行、電信等機構，信息系統要求24x7不間斷運行，短時的停機或者少量數據的丟失都會導致巨大的損失。因此，就需要將數據備份窗口盡可能地縮小，甚至縮小為零，數據快照(Snapshot)、持續數據保護(CDP,ContinuousDataProtection)等技術，就是為了滿足這樣的需求而出現的數據保護技術。

過去30天以太坊NFT市場盈利地址數量為39,663個:金色財經報道，據NFTGo數據顯示，近24小時以太坊NFT市場買家地址數量為4,131個，賣家地址數量為3,897個。近30天盈利地址數量為39,663個，虧損地址數量為452,784個。

此外，當前以太坊NFT市場情緒指數為17，等級為“Cool”。注：NFT市場情緒指數是根據波動率、交易量、社交媒體和谷歌趨勢計算得出。[2023/7/31 16:07:42]

什么是快照(Snapshot)

快照(Snapshot)是某個數據集在某一特定時刻的鏡像，也稱為即時拷貝，它是這個數據集的一個完整可用的副本。存儲網絡行業協會SNIA對快照的定義是：關于指定數據集合的一個完全可用拷貝，該拷貝包括相應數據在某個時間點(拷貝開始的時間點)的映像。快照可以是其所表示的數據的一個副本(duplicate)，也可以是數據的一個復制品(replicate)。

快照具有很廣泛的應用，例如作為備份的源、作為數據挖掘的源、作為保存應用程序狀態的檢查點，甚至就是作為單純的數據復制的一種手段等。創建快照的方法也有很多種，按照SNIA的定義，快照技術主要分為鏡像分離(splitmirror)、改變塊(changedblock)、并發(concurrent)三大類。后兩種在實現時通常使用指針重映射和寫時拷貝技術。changedblock方式的靈活性及使用存儲空間的高效性，使得它成為快照技術的主流。

第一種快照是鏡像分離。在即時拷貝之前構建數據鏡像，當出現一個完整的可供復制的鏡像時，就可以通過瞬間“分離”鏡像來產生即時拷貝。這種技術的優點是速度快，創建快照無須額外工作。但缺點也很明顯，首先它不靈活，不能在任意時刻進行快照；其次，它需要一個與數據卷容量相同的鏡像卷；再者，連續鏡像數據變化影響存儲系統的整體性能。

第二種快照是改變塊。快照創建成功后，源和目標共享同一份物理數據拷貝，直到數據發生寫操作，此時源或目標將被寫向新的存儲空間。共享的數據單元可是塊、扇區、扇道或其他的粒度級別。為了記錄和追蹤塊的變化和復制信息，需要一個位圖(bitmap)，它用于確定實際拷貝數據的位置，以及確定從源還是目標來獲取數據。

Tabi（原Treasureland）完成1000萬美元融資:5月11日消息，基于BNB Chain的NFT交易平臺Tabi (原Treasureland) 完成1000萬美元的天使輪融資，風險投資公司 Animoca Brands、Binance Labs、Draper Dragon、Hashkey Capital、Infinity Crypto Ventures 和 Youbi Capital 等參投。個人投資者包括Dragonfly Capital的馮波、沙特阿拉伯的Riyad AD和Mask Network的Suji Yan。據開發者稱，這筆資金將主要用于開發 Tabi 的游戲生態系統和構建其即將推出的鏈上身份協議。

除了 NFT 交易和 Launchpad 功能外，Tabi 還將用戶的鏈上活動轉化為“經驗值”，可用于兌換未來的空投獎勵和收益。該協議還包含一個聚合區塊鏈游戲交易和娛樂的游戲平臺。（Cointelegraph）[2023/5/11 14:55:35]

第三種快照是并發。它與改變塊非常相似，但它總是物理地拷貝數據。當即時拷貝執行時，沒有數據被復制。取而代之，它創建一個位圖來記錄數據的復制情況，并在后臺進行真正的數據物理復制。

不同存儲層次的快照實現

1992年圖靈獎獲得者ButlerLampson表示“計算機科學中的任何問題，都可以通過增加間接層次來解決”對于快照技術，我們可以在存儲系統中的不同層次來實現，可以在磁盤陣列、文件系統、卷管理器、NAS系統或備份系統中來實現。

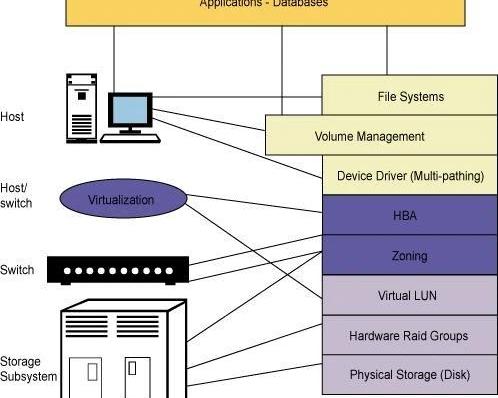

圖1　存儲系統棧與快照實現

存儲棧由一組硬件和軟件組件組成，為運行在主機操作系統上的應用系統提供物理存儲介質，如圖1所示。快照可以采用很多不同實現方式，也可以在存儲棧中的不同層次來實現，大致分為軟件層和硬件層兩類，也可分為基于控制器的快照和基于主機的快照兩類。

華爾街日報：美聯儲正重新思考掩蓋硅谷銀行有價證券虧損的漏洞:金色財經報道，華爾街日報稱，美聯儲正重新思考掩蓋硅谷銀行有價證券虧損的漏洞；有一項漏洞可以讓一些中型銀行業者有效掩蓋有價證券持倉的損失，美聯儲可能彌補此一漏洞。[2023/4/21 14:18:44]

基于控制器的快照，在存儲設備層或硬件層中實現，由存儲系統硬件提供商管理并集成于磁盤陣列中。這種快照在LUN級完成，獨立與操作系統和文件系統。基于主機的快照，在設備驅動和文件系統級之間實現，通常由文件系統、卷管理器或第三方軟件來執行。這種快照不依賴存儲硬件，但卻依賴于文件系統和卷管理軟件。該快照作用于邏輯數據視圖，這與基于控制器的快照的不同，它作用于物理數據。

在以上各個存儲層次中，物理存儲層和卷管理器是最適合實現快照的兩個組件，它們可以方便地利用物理存儲，是當前主流的實現層次。文件系統層實現快照是一個可行的選擇，然而諸如數據庫等應用會直接選擇使用邏輯卷來實現快照，因為在文件系統層它們不能被快照技術所管理。一般來說，沒有必要在應用層實現快照，對于備份機制，可以利用下層的文件系統或卷管理器接口來實現，但需要應用暫時停頓以保證快照數據一致性。總的來說，基于軟件層的快照易于操作，且提供比較好的恢復力度，而基于硬件層的快照往往更高的性能和容錯性。

快照實現方式及技術

快照技術能夠實現數據的即時影像，快照影像可以支持在線備份。全量快照是實現所有數據的一個完整的只讀副本，為了降低快照所占用的存儲空間，人們提出了寫時復制和寫重定向快照技術。另外，還出現了其他一些快照技術的實現方式，如日志、持續數據保護等，可以提升快照的相關性能。

1、鏡像分離(SplitMirror)

鏡像分裂快照技術在快照時間點到來之前，首先要為源數據卷創建并維護一個完整的物理鏡像卷：同一數據的兩個副本分別保存在由源數據卷和鏡像卷組成的鏡像對上。在快照時間點到來時，鏡像操作被停止，鏡像卷轉化為快照卷，獲得一份數據快照。快照卷在完成數據備份等應用后，將與源數據卷重新同步，重新成為鏡像卷。

Tezos舉辦開發者大會TezDev，計劃通過Rollups升級達到100萬TPS:7月26日消息，Tezos 舉辦為期三天的開發者活動 TezDev，Nomadic Labs 的軟件工程師 Yann Regis-Gianas 和 TriliTech 的 Hans Hoglund 宣布 Tezos 將能夠使用 Optimistic Rollups 和數據可用性層方案擴展至 100 萬 TPS，并計劃在 2023 年中期前通過協議升級實現這一目標。此前，Tezos 核心開發者宣布將推出 WASM 和 EVM Optimistic Rollups。[2022/7/26 2:38:28]

對于要同時保留多個連續時間點快照的源數據卷，必須預先為其創建多個鏡像卷，當第一個鏡像卷被轉化為快照卷作為數據備份后，初始創建的第二個鏡像卷立即與源數據卷同步，與源數據卷成為新的鏡像對。鏡像分裂快照操作的時間非常短，僅僅是斷開鏡像卷對所需的時間，通常只有幾毫秒，這樣小的備份窗口幾乎不會對上層應用造成影響，但是這種快照技術缺乏靈活性，無法在任意時間點為任意的數據卷建立快照。另外，它需要一個或者多個與源數據卷容量相同的鏡像卷，同步鏡像時還會降低存儲系統的整體性能。

2、寫時復制

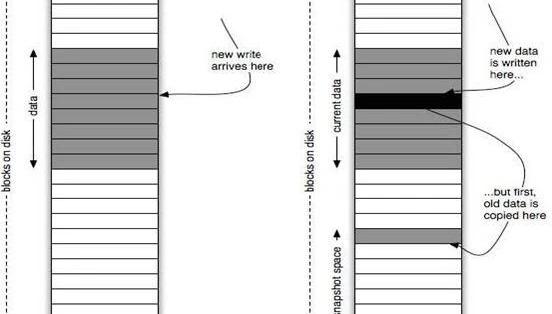

圖2　寫時復制快照

寫時復制快照使用預先分配的快照空間進行快照創建，在快照時間點之后，沒有物理數據復制發生，僅僅復制了原始數據物理位置的元數據。因此，快照創建非常快，可以瞬間完成。然后，快照副本跟蹤原始卷的數據變化，一旦原始卷數據塊發生首次更新，則先將原始卷數據塊讀出并寫入快照卷，然后用新數據塊覆蓋原始卷。寫時復制，因此而得名。

這種快照技術在創建快照時才建立快照卷，但只需分配相對少量的存儲空間，用于保存快照時間點之后源數據卷中被更新的數據。每個源數據卷都具有一個數據指針表，每條記錄保存著指向對應數據塊的指針。在創建快照時，存儲子系統為源數據卷的指針表建立一個副本，作為快照卷的數據指針表。當快照時間點結束時，快照建立了一個可供上層應用訪問的邏輯副本，快照卷與源數據卷通過各自的指針表共享同一份物理數據。快照創建之后，當源數據卷中某數據將要被更新時，為了保證快照操作的完整性，使用寫時復制技術。對快照卷中數據的訪問，通過查詢數據指針表，根據對應數據塊的指針確定所訪問數據的物理存儲位置。

WisdomTree準備推出允許用戶持有代幣化資產的移動應用程序:金色財經報道，WisdomTree準備推出一款允許用戶持有代幣化資產的移動應用程序，該公司即將推出的產品名為 WisdomTree Prime，于 1 月首次宣布，旨在提供基于去中心化金融原則的傳統金融體驗。資產管理公司希望在本季度末將該應用程序進行 Beta 測試，并于今年晚些時候在全國范圍內推出。?

該公司的數字資產產品負責人 Jason Guthrie 透露，該應用程序最初將允許用戶轉移美元、黃金、國債、比特幣和以太坊等代幣化資產。然后，它尋求在明年第二季度之前推出固定收益和股票。（blockworks）[2022/5/24 3:37:11]

寫時復制技術確保復制操作發生在更新操作之前，使快照時間點后的數據更新不會出現在快照卷上，保證了快照操作的完整性。寫時復制快照在快照時間點之前，不會占用任何的存儲資源，也不會影響系統性能；而且它在使用上非常靈活，可以在任意時間點為任意數據卷建立快照。在快照時間點產生的“備份窗口”的長度與源數據卷的容量成線性比例，一般為幾秒鐘，對應用影響甚微，但為快照卷分配的存儲空間卻大大減少；復制操作只在源數據卷發生更新時才發生，因此系統開銷非常小。但是由于快照卷僅僅保存了源數據卷被更新的數據，此快照技術無法得到完整的物理副本，碰到需要完整物理副本的應用就無能為力了，而且如果更新的數據數量超過保留空間，快照就將失效。

3、指針重映射

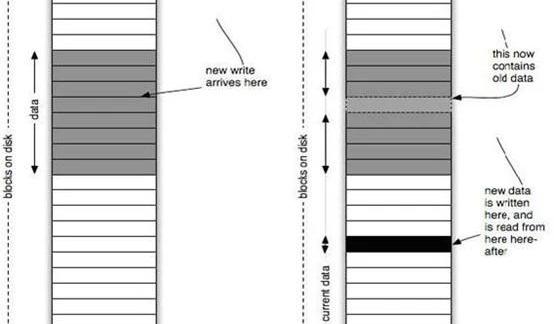

圖3　指針重映射快照

這種實現方式與寫時復制非常相似，區別在于對于原始數據卷的首次寫操作將被重定向到預留的快照空間。該快照維持的是指向所有源數據的指針和拷貝數據。當數據被重寫時，將會給更新過的數據選擇一個新的位置，同時指向該數據的指針也被重新映射，指向更新后的數據。如果拷貝是只讀的，那么指向該數據的指針就根本不會被修改。重定向寫操作提升了快照I/O性能，只需一次寫操作，直接將新數據寫入快照卷，同時更新位圖映射指針；而寫時拷貝需要一次讀和兩次寫操作，即將原始卷數據塊讀入并寫入快照卷，然后將更新數據寫入原始卷。

不難發現，快照卷保存的是原始副本，而原始卷保存的則是快照副本。這導致刪除快照前需要將快照卷中的數據同步至原始卷，而且當創建多個快照后，原始數據的訪問、快照卷和原始卷數據的追蹤以及快照的刪除將變得異常復雜。此外，快照副本依賴于原始副本，原始副本數據集很快變得分散。

4、日志文件架構

這種形式的快照技術利用日志文件來記錄原始數據卷的寫操作。所有針對原始數據卷的寫操作都記錄在日志系統中，相當于每次數據變化均會生成快照。因此，這與數據庫系統事務或文件系統日志非常相似，可以根據需要，從日志恢復數據或者回滾事務到任意合理狀態。嚴格意義講，這種方式不能稱之為快照，但的確能達到快照的目標，不少文件系統實現了這種功能，如ZFS、JFS、EXT3、NTFS等。

5、克隆快照

前面提到的快照，基本上都不會生成完整的快照副本，無法滿足完整物理數據副本的業務需求。克隆快照可生成與源數據卷一致的鏡像快照，它充分利用了寫時拷貝和鏡像分離兩種快照技術的優點。快照時間點時，它先使用寫時拷貝方式快速產生快照副本，然后在后臺啟動一個拷貝進程來執行源數據卷至快照卷的塊級數據拷貝任務。一旦復制完成，就可以通過鏡像分離技術獲得一個克隆快照。克隆快照同樣繼承了鏡像分離快照的缺點，除了需要一個與源數據卷容量相等的快照卷外，還會一定程度上影響存儲系統的整體性能。

6、持續數據保護

以上幾種快照技術均存在共同的不足之處，即不能在任意點創建任意多的快照。日志型快照雖然沒有上述不足，但卻依賴于具體的文件系統，無法直接應用到使用不同文件系統的應用，對于非基于文件系統的數據應用無能為力。

持續數據保護，也稱連續備份，它自動持續捕捉源數據卷數據塊的變化，并連續完整地記錄這些數據塊版本。每一次數據塊變化都會被記錄，生成瞬間快照，這與其他快照技術在快照時間點上創建快照是不同的。因為寫操作都被記錄保存下來，因此能夠動態地訪問任意一個時間點的數據狀態，提供了細粒度的數據恢復，可以實現瞬間和即時的恢復，有效拉近恢復點目標。數據塊級的持續數據保護技術的優點是與應用的藕合比較松，性能和效率比較高，系統連續不間斷運行，不存在快照窗口問題。它的缺點是對存儲空間的要求比較高，這也是限制數據塊級持續數據保護技術廣泛應用的根本原因。

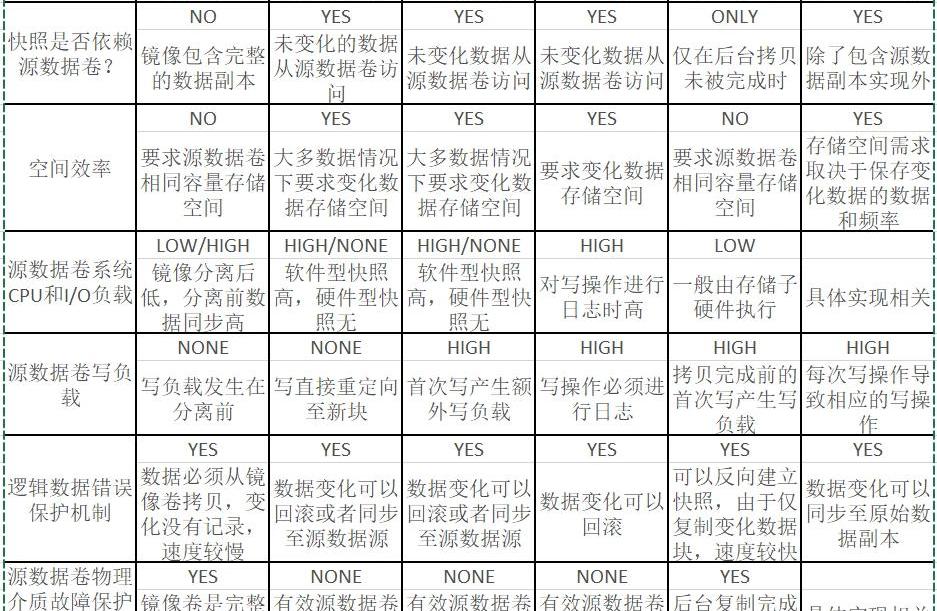

下表從不同角度對以上幾種快照技術進行了分析對比。

結論與展

快照技術是對傳統數據備份與復制技術的重大革新，解決了備份窗口問題，有效拉近了恢復時間目標和恢復時間點目標，成為了事實上的存儲行業標準。

快照技術發明以來，人們進行了大量意義重大的改進。快照窗口不斷縮小，從幾秒到瞬間完成；幾乎可以在任意時刻創建快照，粒度越來越細，數量不斷增大；快照性能大幅提升，對主機、應用的影響降低至微；快照靈活性、可擴展性、可管理性不斷增強。然而，人們對技術的進步要求從來都是沒有止境的。針對當前的各種解決方案，在綜合性能、靈活性、管理性方面，快照技術仍然存在很大的改進空間。存儲廠商不斷推出新的快照存儲產品或新的版本，是最有力的證明。

近年來，存儲技術的發展日新月異，面向對象存儲、固態硬盤、存儲虛擬化、重復數據刪除，新的存儲架構、技術和解決方案不斷涌現。這些可能會對快照技術的變革產生更加深遠的影響，為快照技術的發展創造更加寬廣的空間。我們可以預測，未來快照技術在空間效率、快照對象粒度、虛擬化存儲支持以及性能和用戶體驗方面有長足的進步，在數據復制和備份領域將有更加廣泛的應用前景。

Snapshot.

http://www.snia.org/education/dictionary/s/#snapshot

Pointintimecopy.

http://www.snia.org.cn/dic.php?word=p

AlainAzagIIry,MichaelEFactor,JulianSatran.Point-in-timecopy，Yesterday,TodayandTomorrow.CollegePark,USA:the19thIEEESymposiumonMassStorageSystems.2002:259-270.

Snapshot.

http://www.ibm.com/developerworks/tivoli/library/t-snaptsm1/index.html

袁曉銘,林安.幾種主流快照技術的分析比較.微處理機,2008年第1期.

王樹鵬,云曉春,郭莉.持續數據保護(CDP)技術的發展綜述.信息技術快報,2008年第6卷第6期.

EMCTimeFinder.

http://china.emc.com/products/detail/software/timefinder.htm

EMCTimeFinder.

http://china.emc.com/collateral/software/data-sheet/1700-timefinder.pdf

HDSShadowImage.

http://www.hds.com/cn/products/storage-software/shadowimage-in-system-replication.html

NetAppSnapshot.

http://www.netapp.com/us/products/platform-os/snapshot.html

VeritasSnapshot.

http://eval.symantec.com/mktginfo/enterprise/yellowbooks/using_local_copy_services_03_2006.en-us.pdf
