簡介

Tinyram是一個簡單的RISC隨機存取機器，具有字節尋址的random-accessmemory和inputtapes。TinyRAM有兩個變體：一個遵循哈佛架構，一個遵循馮諾依曼架構(本文我們主要討論馮諾依曼架構)。

簡明計算完整性和隱私研究項目構建了證明TinyRAM程序正確執行的機制，而TinyRAM的設計是為了在這種情況下提高效率。它在“擁有足夠表達能力”和“足夠簡約”這兩個對立面之間取得平衡：

?當從高級編程語?編譯時，有足夠的表達能力來支持簡短高效的匯編代碼。

?小指令集，指令通過運算電路簡單驗證，利用SCIPR的算法和密碼機制實現高效驗證。

本文對于tinyram不再進行重復介紹，會對上一篇文章進行補充，然后重點是指令介紹和電路約束介紹。tinyram基礎介紹可以參考我們團隊上一篇文章：TinyRam介紹

Tinyram指令集

Tinyram總共有29個指令，每條指令都由一個操作碼和最多三個操作數組成。一個操作數可以是一個寄存器的名稱。除非特別說明，否則指令不會單獨修改flag。每條指令默認將pc增加i(i%2^W),對于vnTinyram來說i=2W/8。

一般來說，第一個操作數是指令計算的目標寄存器，其他的操作數指定指令需要的參數，最后，所有指令都需要機器的一個周期來執行。

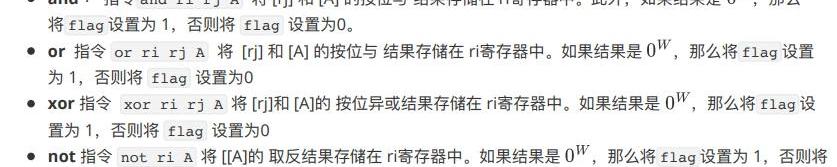

位操作

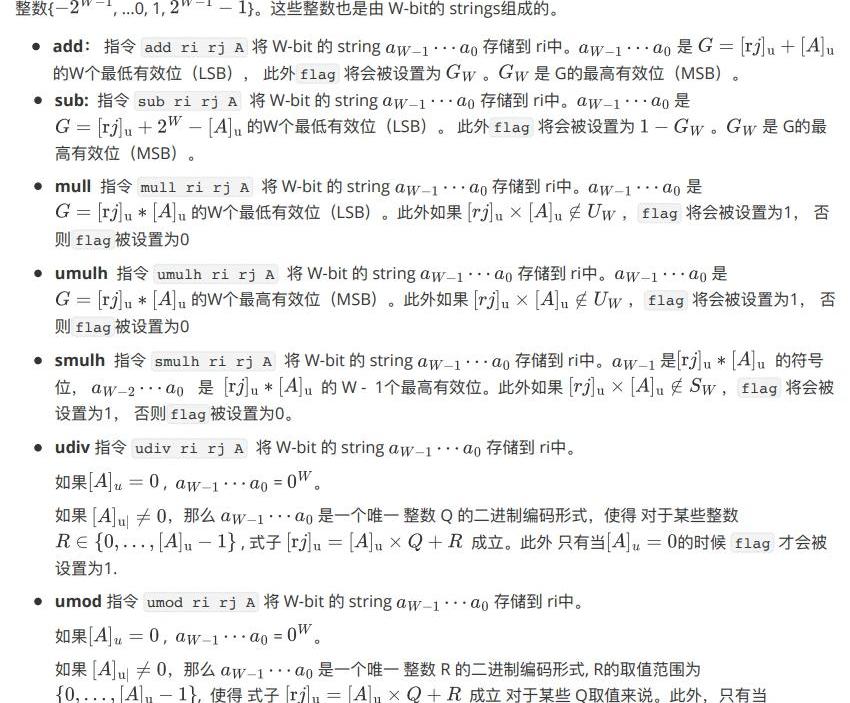

整數操作

這些是各種無符號和有符號的整數操作。在每種情況下，如果發生算術溢出或錯誤，flag被設置為1，否則被設置為0。

shift操作

?shl指令shlrirjA將左移位ubit得到的W位string存儲在ri寄存器中。移位后的空白位置被填充為0。此外flag被設置為的最高有效位。

?shr指令shrrirjA將右移位ubit得到的W位string存儲在ri寄存器中。移位后的空白位置被填充為0。此外flag被設置為的最低有效位。

《華爾街日報》：Justin Sun正在評估購買FTX資產的可能性:11月22日消息，Justin Sun表示，他的同事正在評估從SBF手上購買FTX資產的可能性。Justin Sun周二在新加坡接受采訪時稱，我們對任何形式的交易持開放態度，我認為所有選項都已經擺到了桌面上。現在我們正在一項一項地評估資產，但據我所知，這個過程會很長，因為他們（FTX）已經進入了破產程序。[2022/11/23 7:57:51]

比較操作

比較操作中的指令每一個都不會修改任何寄存器；比較的結果存儲在flag中。

move操作

?mov指令movriA將存儲到ri寄存器中。

?cmov指令cmovriA如果flag=1，將存儲到ri寄存器中。否則ri寄存器的值不會改變。

Jump操作

這些jump和條件jump指令都不會修改寄存器和flag但是會修改pc。

?jmp指令jmpA將存儲到pc中。

?cjmp指令cjmpA在flag=1的條件下將存儲到pc中，否則pc自增1。

?cnjmp指令cnjmpA在flag=0的條件下將存儲到pc中，否則pc自增1。

Memory操作

這些是簡單的memoryload和store操作，其中memory的地址由立即數或寄存器的內容確定。這些是tinyram中唯一的尋址方式。。

輸入操作

該指令是唯一一個訪問兩個tapes中的任意一個的指令。第0個tape用于primary輸入，第1個tape用戶auxiliary輸入。

輸出操作

以太坊基金會研究員Justin Drake模型顯示ETH仍是“通脹資產”:8月12日消息，上周四激活的的以太坊“倫敦”升級開啟了向以太坊 2.0 過渡的新時代，這是以太坊區塊鏈過渡到權益證明（PoS）共識機制的倒數第二步，本次升級中最受關注的就是以太坊改進提案 (EIP) 1559，根據最新數據顯示，已有98.2%的以太坊客戶端完成升級，而這也是為什么EIP-1559能夠快速成為社區主流的原因。

本文撰寫時，總計有32643.1?ETH被銷毀（價值約合101,724,392.33美元），但按照目前銷毀速度（每分鐘銷毀 2.3 枚 ETH）并沒有真正使 ETH 成為通貨緊縮資產，只是降低了當前通貨膨脹率。事實上，即使以太坊 2.0 過渡完成，ETH仍將保持通脹。根據以太坊基金會研究員Justin Drake構建的一個模型顯示，即便有更多驗證者加入以太坊網絡，同時ETH質押年回報率（APR）/收益率維持在 6%，每年ETH供應量也“只會”減少160萬枚，這意味著ETH年供應率被降低至1.4%，即ETH代幣仍是一種通脹資產，只是通縮壓力更大而已。（cointelegraph）[2021/8/13 1:51:53]

該指令表示程序已經完成了計算，因此不能再允許其他操作。

指令集約束

Tinyram采用R1CS約束形式進行電路約束，具體形式如下：

一個R1CS約束，可以有a，b,c三個linear_combination表示，一個R1CS系統中的所有變量的賦值，可以分為兩個部分：primaryinput和auxilaryinput。Primary就是我們經常說的“statement”。auxiliary就是“witness”。

一個R1CS約束系統包含多個R1CS約束。每個約束的向量長度是固定的。

Tinyram在libsnark的代碼實現中大量使用了一些定制gadgtes來表述vm的約束以及opcode執行和memory的約束。具體代碼在gadgetslib1/gadgets/cpu_checkers/tinyram文件夾下。

Manta Network 聘請Coinbase法律顧問Pual Hastings開展隱私DeFi合規:Manta Network Victor Ji在近期的活動中表示，Manta一直密切關注隱私和DeFi領域監管環境，并認識到遵守法規的重要性，相信這樣做不會以犧牲隱私為代價； 因此Manta選擇了從Coinbase初創開始就為其提供法律咨詢的Pual Hastings解決外部的合規性和監管問題。

Pual Hastings是全球頂尖律師事務所之一，在金融科技方面有非常豐富的經驗。曾于協助Coinbase在美國北卡羅來納州通過了House Bill 86法案，最終修訂了虛擬貨幣的法律定義，推進美國政府對加密貨幣業務的態度更加友好。[2021/4/14 20:18:08]

位操作約束

?and約束公式：

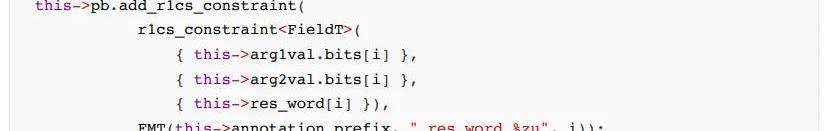

and的R1CS約束將參數1和參數2以及計算結果逐bit位進行乘法計算驗證，約束步驟如下：

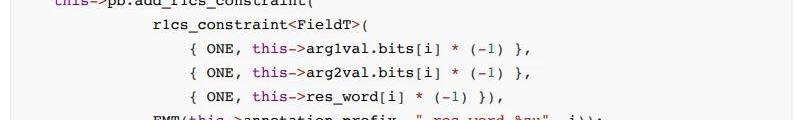

1.計算過程約束，代碼如下：

2.結果編碼約束

3.計算結果非全0約束

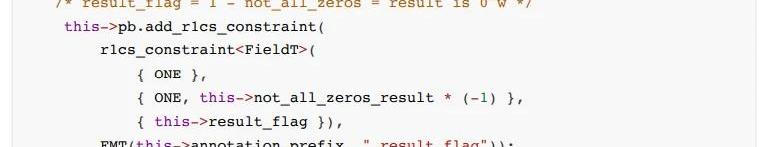

4.flag約束

?or約束公式：

具體約束步驟如下：

1.計算過程約束，代碼如下：

聲音 | Weiss Ratings：Tether在沒有完成合規審計前 其它證據都不足以完全信任:Weiss Ratings在推特上稱，盡管彭博聲稱目睹了銀行對賬單，證明Tether確實擁有支撐USDT的相應美元儲備，但這是遠遠不夠的。我們再說一遍：Tether還沒有完成正式合規審計，沒有它，所有這些說法都不足以得到真正的支持。昨日報道，巴哈馬央行10月財報顯示，Tether 公司并無在 Deltec 銀行存有超過18億美元存款。Bitfinex 股東趙東回應該報告并不準確，巴哈馬央行沒有收錄離岸美元。相關跨境匯款行業人士表示，如果是跨境業務的話，確實有這個可能，不排除 Deltec 在美國某銀行中有個頭寸賬戶。關于Tether真實美元儲備多有爭議，此事最終有待Tether公布可靠證據。[2018/12/27]

2.結果編碼約束

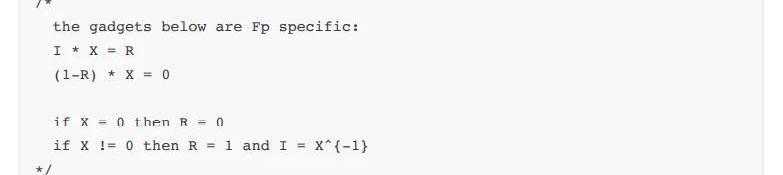

3.計算結果非全0約束

4.flag約束

?xor約束公式：

具體約束步驟如下：

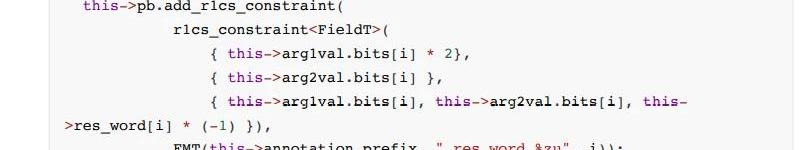

1.計算過程約束，代碼如下：

步驟2，3，4同上

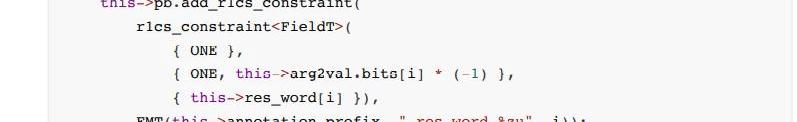

?not約束公式：

具體約束步驟如下：

步驟2，3，4同上

整數操作約束

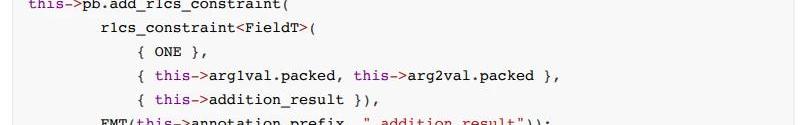

?add：約束公式：

具體約束步驟如下：

BitInfoCharts預測：比特幣的繁榮創造了大概在2萬到20萬位百萬富翁:今年1月份，BitInfoCharts的發言人曾表示，雖然無法準確的知道的。但是他猜測，由比特幣繁榮創造的百萬富翁大概在2萬到20萬之間。這可能意味著全球最富有的20％的人中有1％至少從比特幣中獲得了部分財富。目前三個最大的比特幣錢包包含了超過99974枚比特幣。即使在今天的比特幣價格低至6772美元時，這三個錢包的價值也分別在6770億美元到12.6億美元之間。相比之下，全球最富有的Jeff Bezos目前身價估值為1120億美元。[2018/4/10]

1.計算過程約束，代碼如下：

2.解碼結果約束和boolean約束

3.編碼結果約束

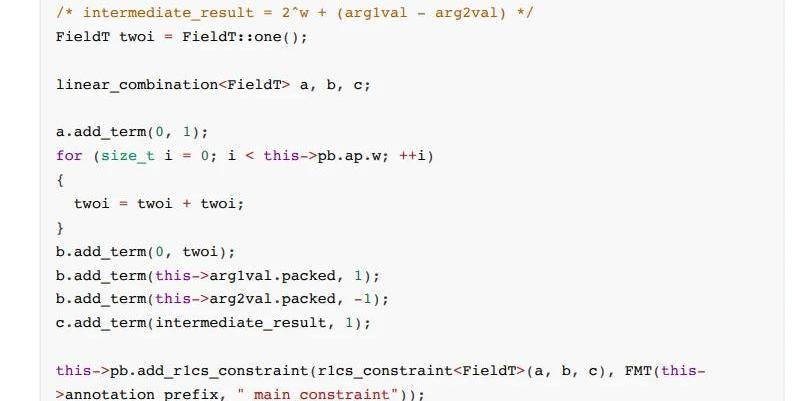

?sub:約束公式：sub約束比add稍微復雜一些，采用了一個中間變量表示a-b的結果，同時為了保證結果計算表示為正整數和符號的形式，給結果加上了2^w。具體約束步驟如下：

1.計算過程約束

2.解碼結果約束和boolean約束

3.符號位約束

?mull、umulh、smulh約束公式：

mull相關的約束都涉及以下幾個步驟

1.計算乘法約束

2.計算結果編碼約束

3.計算結果flag約束

?udiv、umod約束公式：

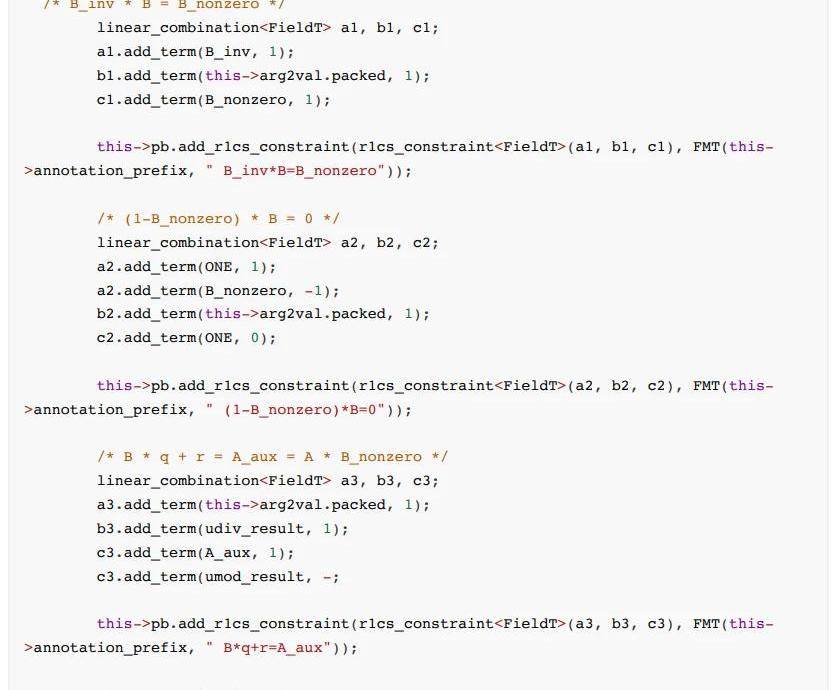

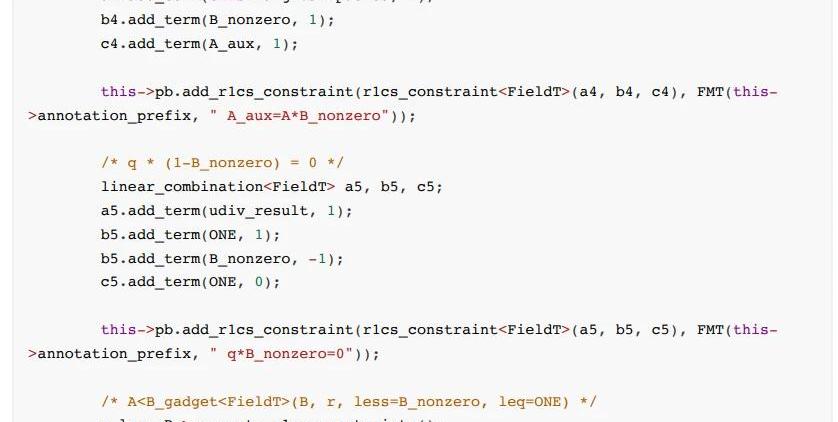

B為除數，q商，r為余數。余數與需要滿足不能超過除數的條件。具體約束代碼如下：

shift操作約束

?shl、shr約束公式

比較操作

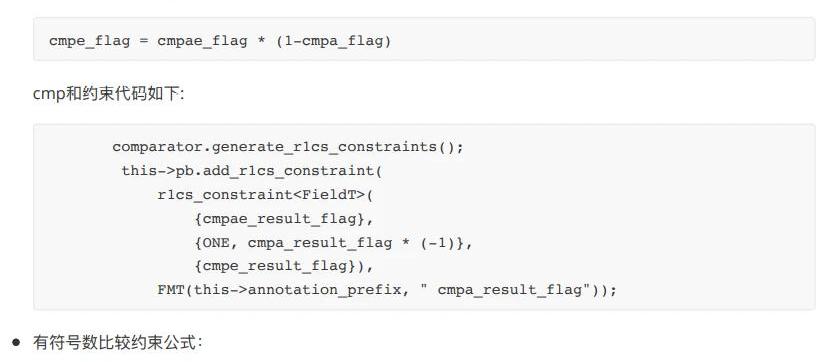

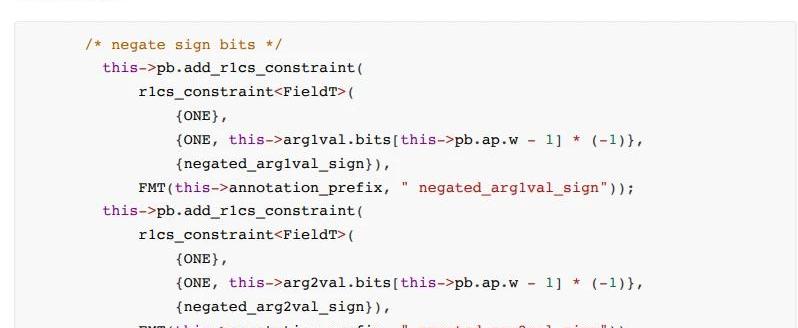

比較操作中的指令每一個都不會修改任何寄存器；比較的結果存儲在flag中。比較指令包含cmpe、cmpa、cmpae、cmpg、cmpge。比較指令可以分為兩類，分別為有符號數的比較和無符號數比較，兩者約束過程核心都利用了libsnark中實現的comparison_gadget。

其他剩余過程跟有符號數比較約束相同

move操作約束

?mov約束公式：

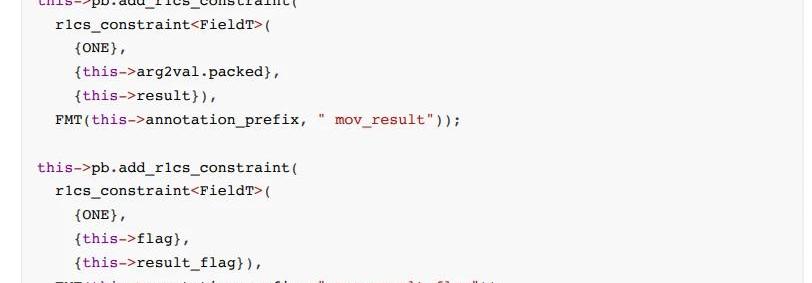

mov的約束比較簡單，只需要確保將存儲到ri寄存器中，由于mov操作沒有修改flag，所以約束需要確保flag的值沒有產生變化。約束代碼如下：

?cmov約束公式：

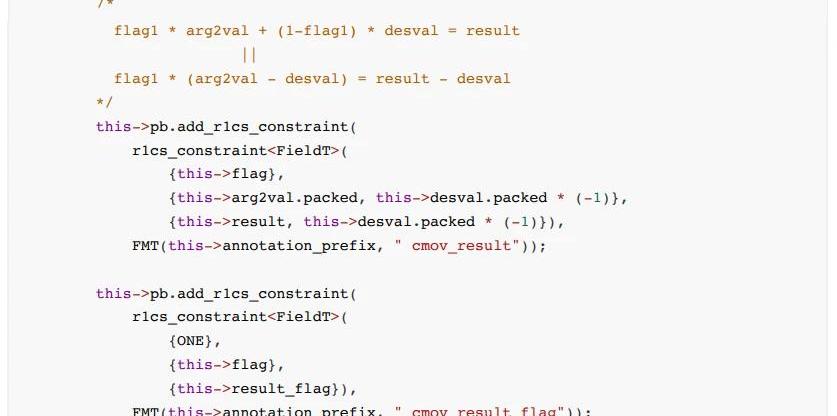

cmov的約束條件比mov復雜一些，主要mov的行為跟flag值的變化有關系，同時cmov不會修改flag，所以約束需要確保flag的值沒有變化，cmov的代碼如下：

Jump操作約束

這些jump和條件jump指令都不會修改寄存器和flag但是會修改pc。

?jmp

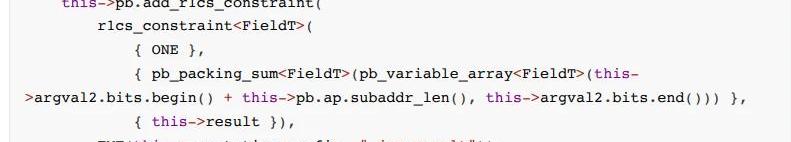

Jmp操作約束pc值與指令執行結果一致，具體約束代碼如下：

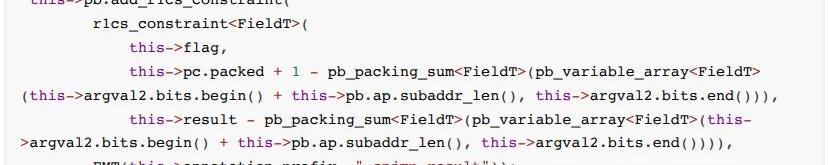

?cjmp

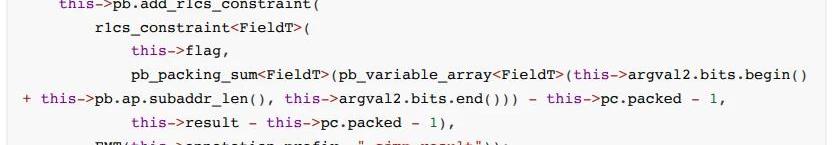

cjmp根據flag條件進行跳轉，flag=1進行跳轉，否則pc自增1

約束公式如下：

約束代碼如下：

?cnjmp

cnjmp根據flag條件進行跳轉，flag=0進行跳轉，否則pc自增1

約束公式如下：

約束代碼如下：

Memory操作約束

這些是簡單的memoryload和store操作，其中memory的地址由立即數或寄存器的內容確定。這些是tinyram中唯一的尋址方式。。

?store.b和store.w

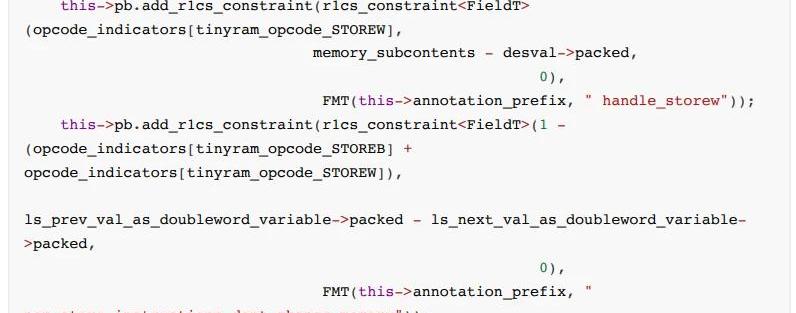

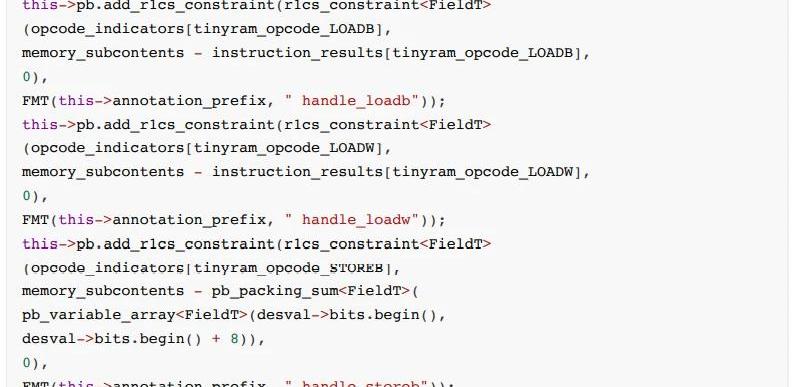

對于store.w取整個arg1val的值，對于store.b操作碼只會取arg1val的必要部分，約束代碼如下:

?load.b和load.w

這兩個指令我們要求從內存中加載的內容被存儲在instruction_results中，約束代碼如下：

輸入操作約束

?read

read操作跟tape有關，具體的約束規則是：

1.上一個tape中的內容被讀完，沒有內容可讀，不會讀取下一個tape。

2.上一個tape中的內容被讀完，沒有內容可讀，flag被設置為1

3.如果當前執行的指令是read,那么read讀取到的內容和tape輸入內容一致

4.從tape1以外的地方讀取內容，flag被設置為1

5.result為不為0，意味著flag為0

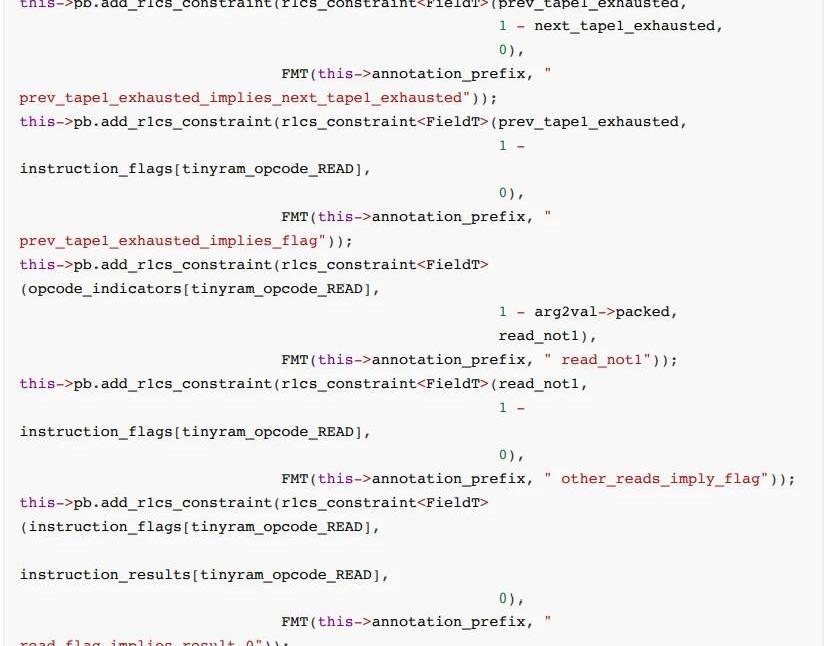

約束代碼：

輸出操作約束

該指令表示程序已經完成了計算，因此不能再允許其他操作

?answer

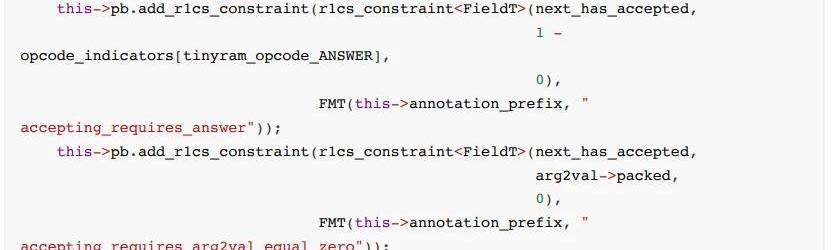

當程序的輸出值被接受，has_accepted會被設置為1，程序返回值能夠被正常接受意味著當前的指令為answner以及arg2value為0。

約束代碼如下：

其他

當然除了上述提到的一些指令相關的約束外，tinyram還有一些pc一致性、參數編解碼、內存檢查等各種約束。這些約束通過R1CS系統組合起來構成一個完成的tinyram約束系統。所以這也是R1CS形式的tinyram生成約束數量較多的根本原因。

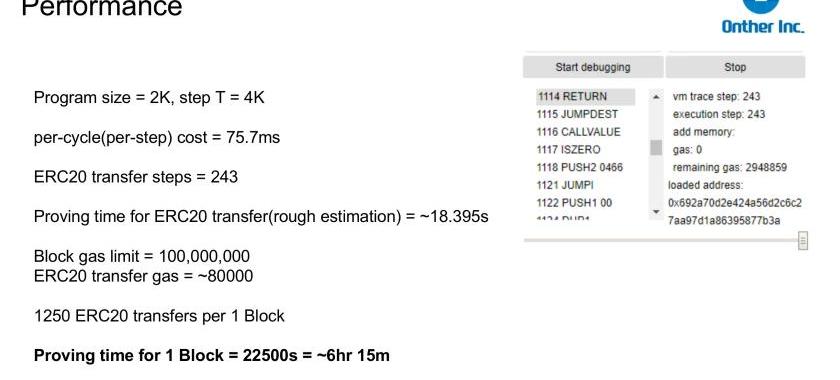

這里引用一個tinyram介紹ppt的圖片，展示一個ERC20transfer用tinyram生成證明需要的時間消耗。

從上圖的例子可以得出結論：使用vnTinyram+zk-SNARKs驗證所有EVM操作是不可能的，只適合驗證少量的指令的計算驗證，可以使用vnTinyram驗證EVM的部分計算類型的opcode。
